Tanque de armazenamento de higiene com registro solar & Isolamento A

Tanque de reserva de água de aquecimento com aquecimento de água quente sanitária WGJ-BN INOX SOLAR

Estrutura e uso pretendido

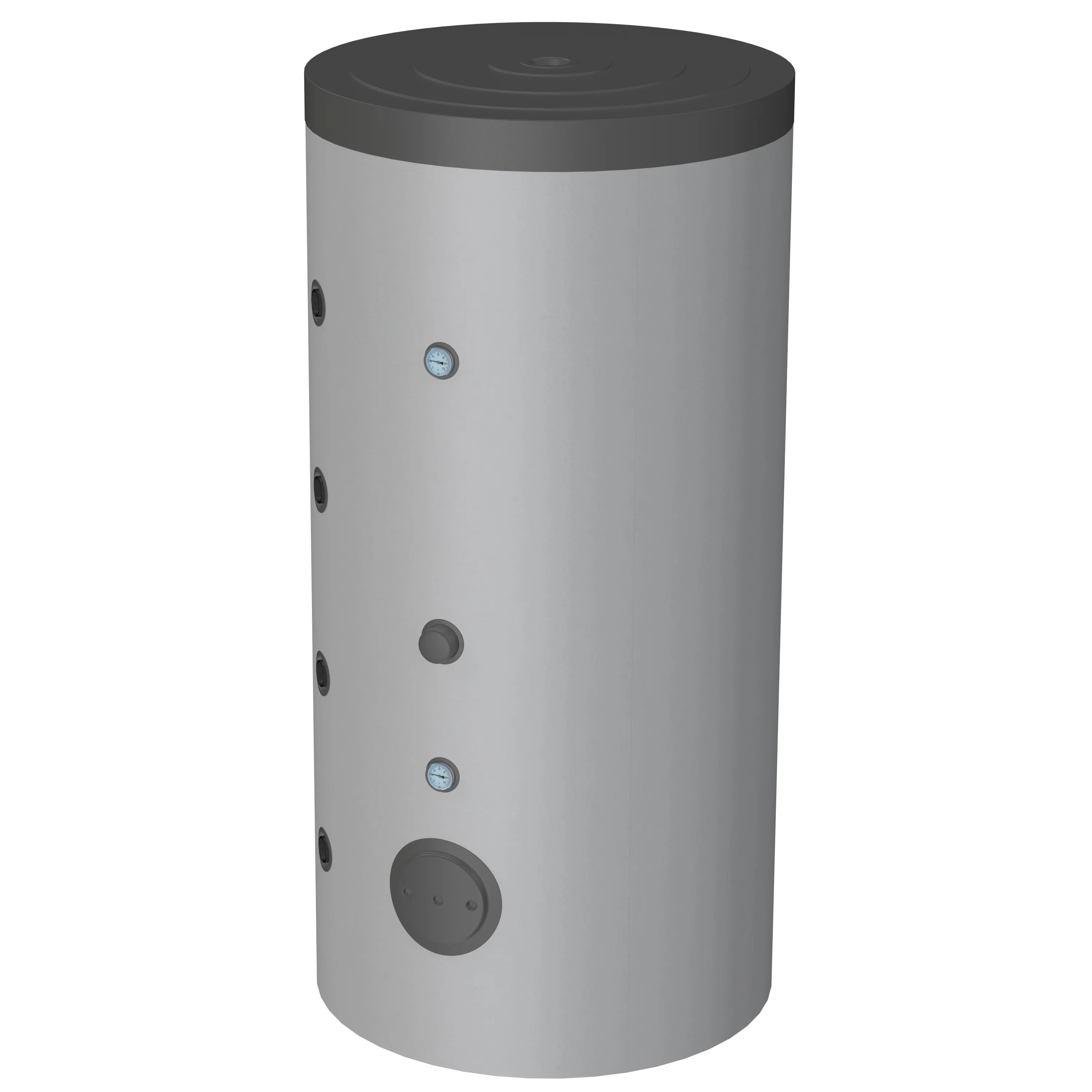

O WGJ-BN INOX SOLAR é um reservatório de acumulação combinado para aquecimento de água e água quente sanitária, com uma serpentina de aquecimento de aço inoxidável integrada como permutador de calor. Foi concebido para integração em sistemas de aquecimento central com caldeiras, bombas de calor ou para utilização de calor solar, permitindo tanto o armazenamento de energia de aquecimento como o aquecimento contínuo de água potável.

No interior, encontram-se duas serpentinas de aquecimento separadas: uma feita de tubos de aço preto para uma fonte de calor adicional (por exemplo, coletores solares) e uma serpentina de tubos corrugados de aço inoxidável para aquecimento eficiente de água quente sanitária, o que também permite que a unidade funcione como um aquecedor de água instantâneo. A pressão máxima de operação do reservatório de armazenamento é de 0,3 MPa.

Características técnicas

O revestimento do tanque é feito de chapa de aço preta e é isolado termicamente com uma camada de espuma de poliestireno de 100 mm de espessura; esse isolamento é removível e protegido por uma bainha laminada. A serpentina de aço inoxidável garante uma grande superfície de transferência de calor e aquecimento rápido da água doméstica.

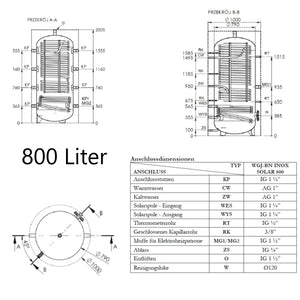

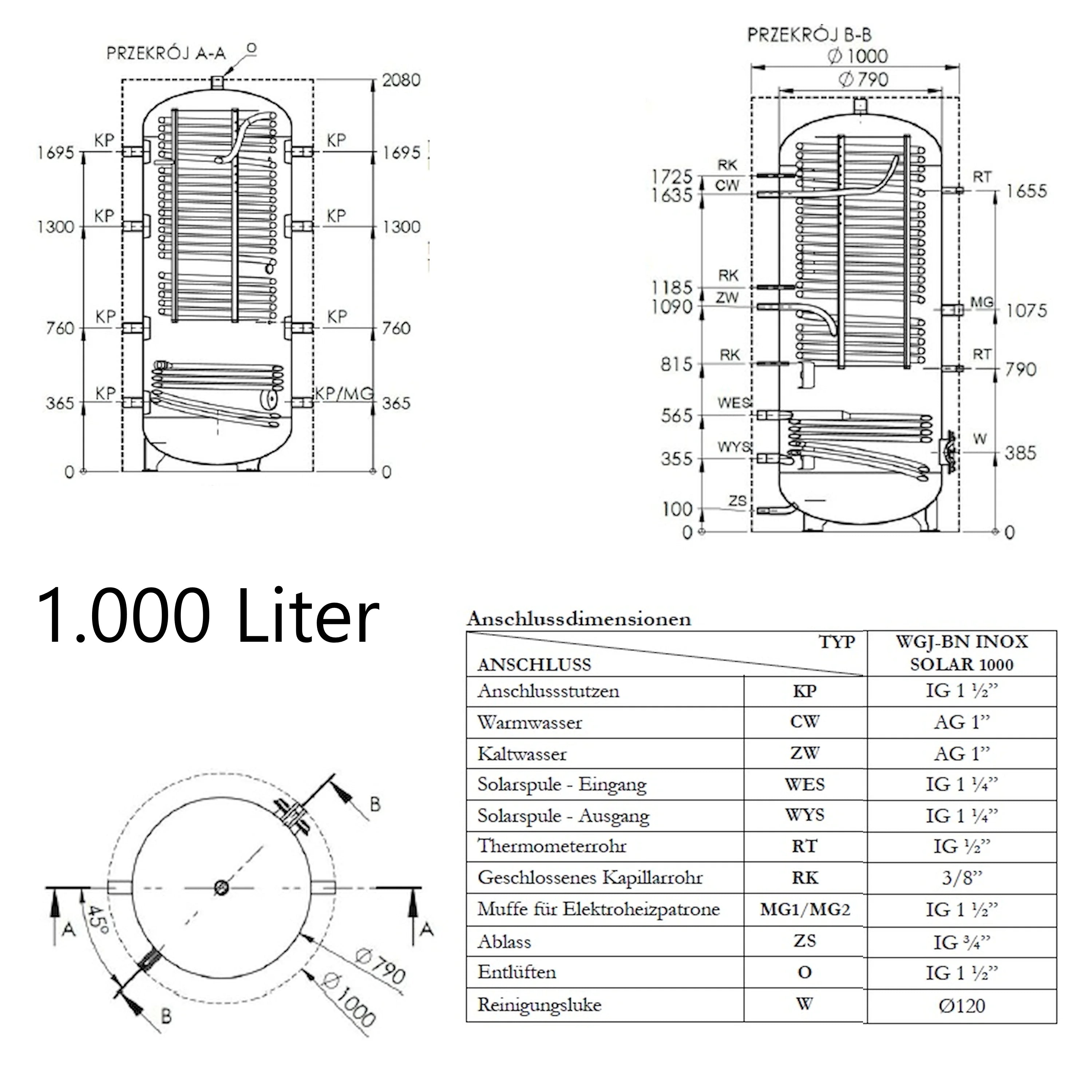

Para ampliar a funcionalidade, podem ser utilizados cartuchos aquecidos eletricamente do tipo EJK 1500 ÷ 9000 da ZUG "ELEKTROMET". O design e as dimensões podem ser encontrados nas especificações do fabricante; as conexões e os pontos de montagem devem ser feitos de acordo com as marcações na carcaça.

Instruções de segurança e montagem

O reservatório só pode ser operado em sistemas de aquecimento fechados em conjunto com uma válvula de segurança em funcionamento. Uma válvula de segurança com pressão de abertura máxima de 0,3 MPa deve ser instalada na linha de retorno da água de aquecimento; esta válvula protege contra o acúmulo excessivo de pressão no circuito de aquecimento.

Uma válvula de segurança com pressão de abertura nominal de 0,67 MPa (6,7 bar) deve ser instalada na entrada de água fria para a serpentina de aço inoxidável e na entrada solar. Não é permitida a instalação de válvulas de corte entre a válvula de segurança e o reservatório, e a saída da válvula de segurança não deve ser bloqueada ou obstruída.

Componentes adicionais recomendados

Para prolongar a vida útil do tanque de armazenamento e garantir o funcionamento sem problemas da válvula de segurança, o fabricante recomenda o uso de sistemas de filtragem mecânica (por exemplo, filtros de bobina) na entrada de água fria, diretamente a montante da válvula de segurança. Esses filtros removem contaminantes sólidos, como areia, partículas de corrosão ou lodo.

Para aquecimento auxiliar elétrico, somente aquecedores de cartucho com elementos de aquecimento isolados são permitidos durante o período de garantia; a série EJK da ELEKTROMET atende a esse requisito. Todos os componentes auxiliares devem ser instalados de acordo com as instruções do respectivo fabricante.

Manutenção e operação

A funcionalidade da válvula de segurança deve ser verificada pelo menos uma vez por mês e sempre antes de cada comissionamento após o descomissionamento. Antes de qualquer trabalho de manutenção ou reparo, os respectivos sistemas devem ser desligados e protegidos de acordo com as normas de segurança.

Reparos no reservatório de armazenamento e na instalação de água somente podem ser realizados por pessoal qualificado. Inspeções regulares e manutenção adequada aumentam a confiabilidade operacional e a vida útil do dispositivo.

Instalação de um cartucho de aquecimento

Durante o período de garantia, somente cartuchos aquecidos eletricamente com elementos de aquecimento isolados podem ser utilizados. Recomenda-se o uso de cartuchos de aquecimento ELEKTROMET EJK (tipo EJK 1500 ÷ 9000). A instalação e a conexão elétrica devem ser realizadas de acordo com as especificações do fabricante e as normas aplicáveis.

Áreas de aplicação e vantagens

O WGJ-BN INOX SOLAR é adequado para propriedades residenciais e comerciais onde se deseja uma combinação de armazenamento temporário para sistemas de aquecimento e preparação de água quente sob demanda. É particularmente vantajoso para uso em sistemas com coletores solares, bombas de calor ou caldeiras convencionais.

A combinação de uma grande superfície de troca de calor, design compacto e bom isolamento térmico permite um rápido fornecimento de calor e eficiência energética. A serpentina de aço inoxidável garante o aquecimento higiênico da água doméstica sem armazenamento direto por longos períodos, reduzindo assim o risco de Legionella.

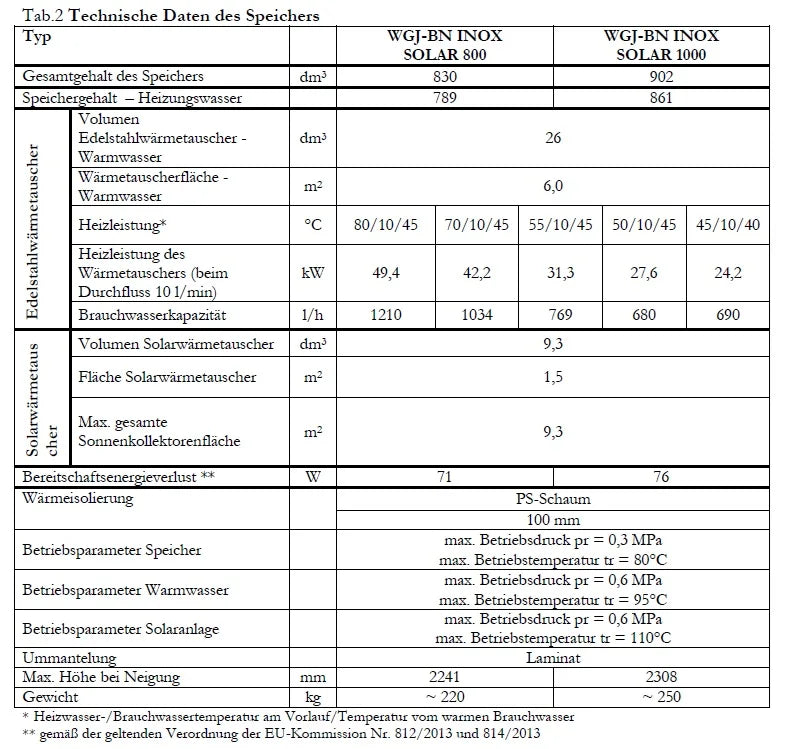

Dados técnicos

Escopo de entrega

• Armazenamento de higiene 800 ou 1.000 litros
• Isolamento de 100 mm A (2 meias conchas removíveis)
• Conjunto & Instruções de operação
