Varmt vand via PV-solenergi
Sådan fungerer det:
1. Strømoverskud:
Solcelleanlægget producerer ofte mere strøm, end der forbruges direkte i husstanden, især når solen skinner.
2. Varmelegeme:
Overskydende strøm ledes til et varmelegeme i varmtvandsbeholderen.
3. Varmeomdannelse:
Varmelegemet omdanner strøm til varme og opvarmer vandet i beholderen.
100-liters varmtvandsbeholder ETWS
Varmtvandsbeholderen 100 liter ETWS kombinerer den nyeste teknologi med høj pålidelighed til central varmtvandsforsyning. En højeffektiv varmeveksler med et areal på 1,2 m² udnytter den termiske energi fra dit solvarmeanlæg eller din varmekedel og opvarmer op til 180 liter brugsvand komfortabelt og økonomisk.For langvarig korrosionsbeskyttelse sørger en højkvalitets emaljebelægning inde i beholderen, suppleret med en generøs magnesiumanode. Takket være den integrerede polyurethanisolering holdes varmetabet lavt (kun 28 W tabseffekt), og temperaturen bevares op til maksimalt 95 °C.

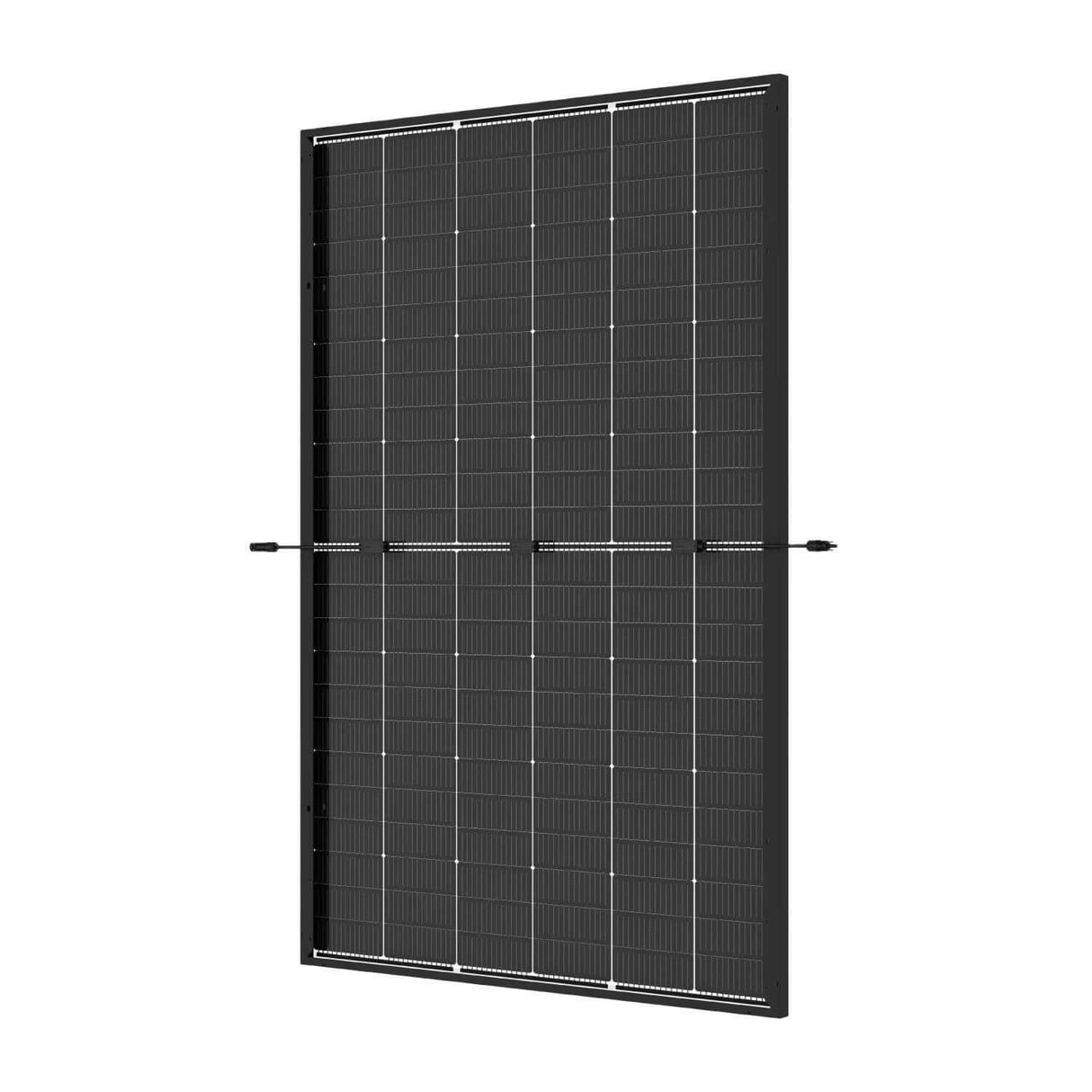

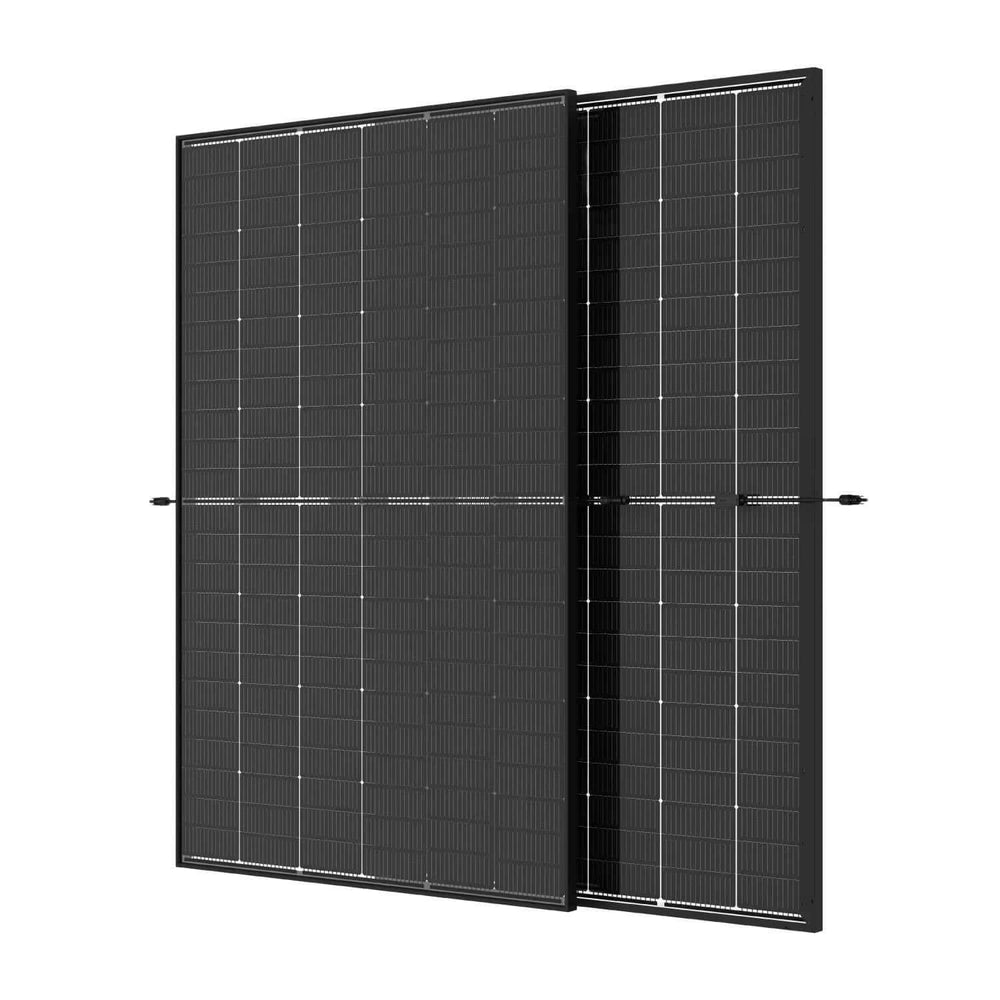

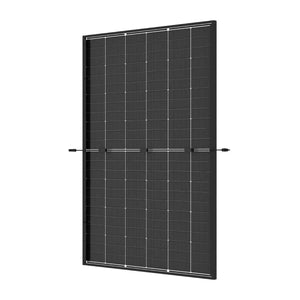

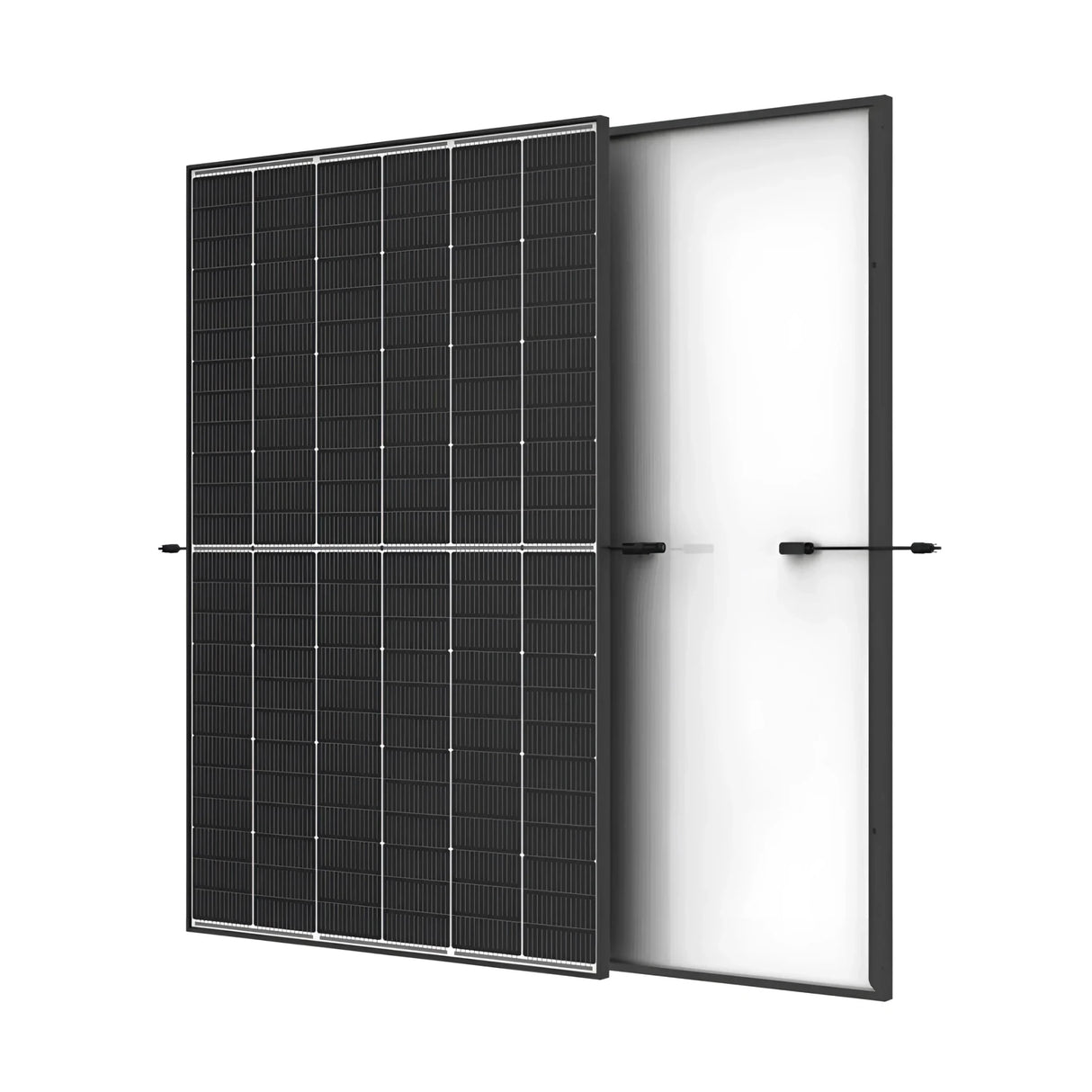

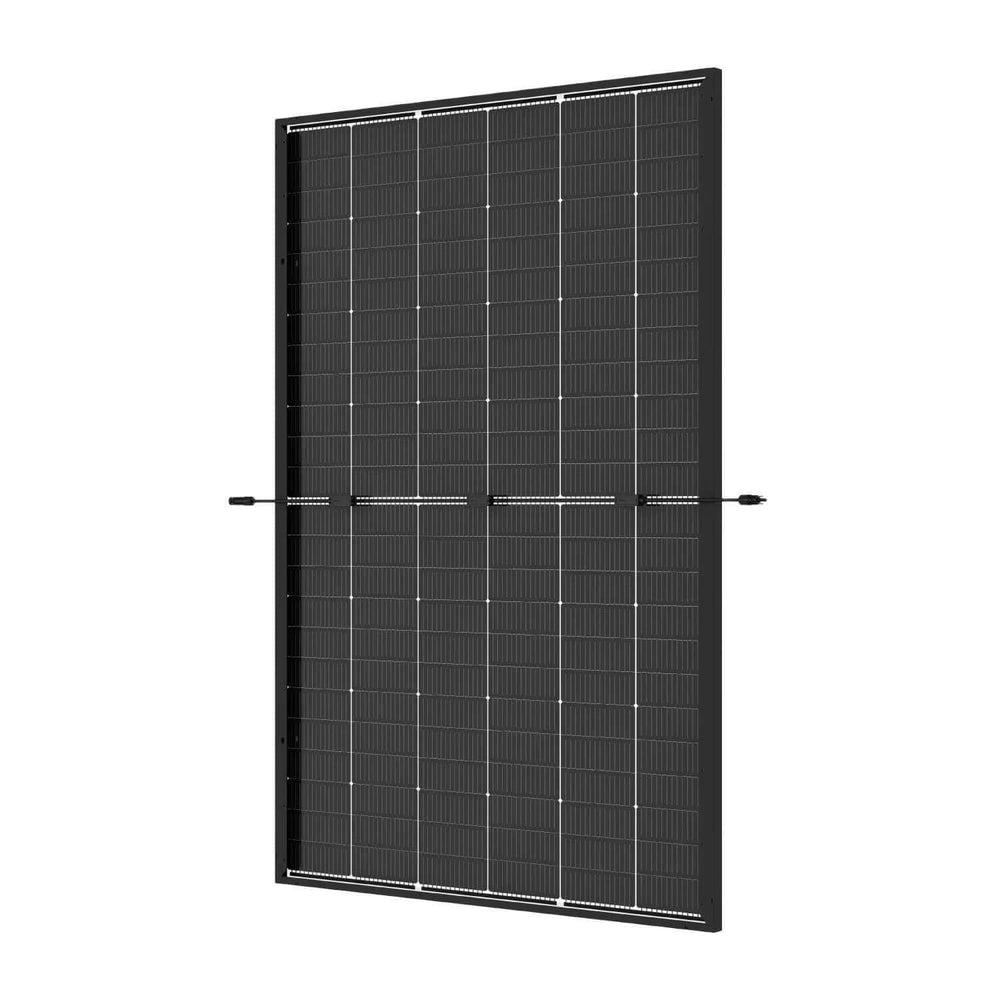

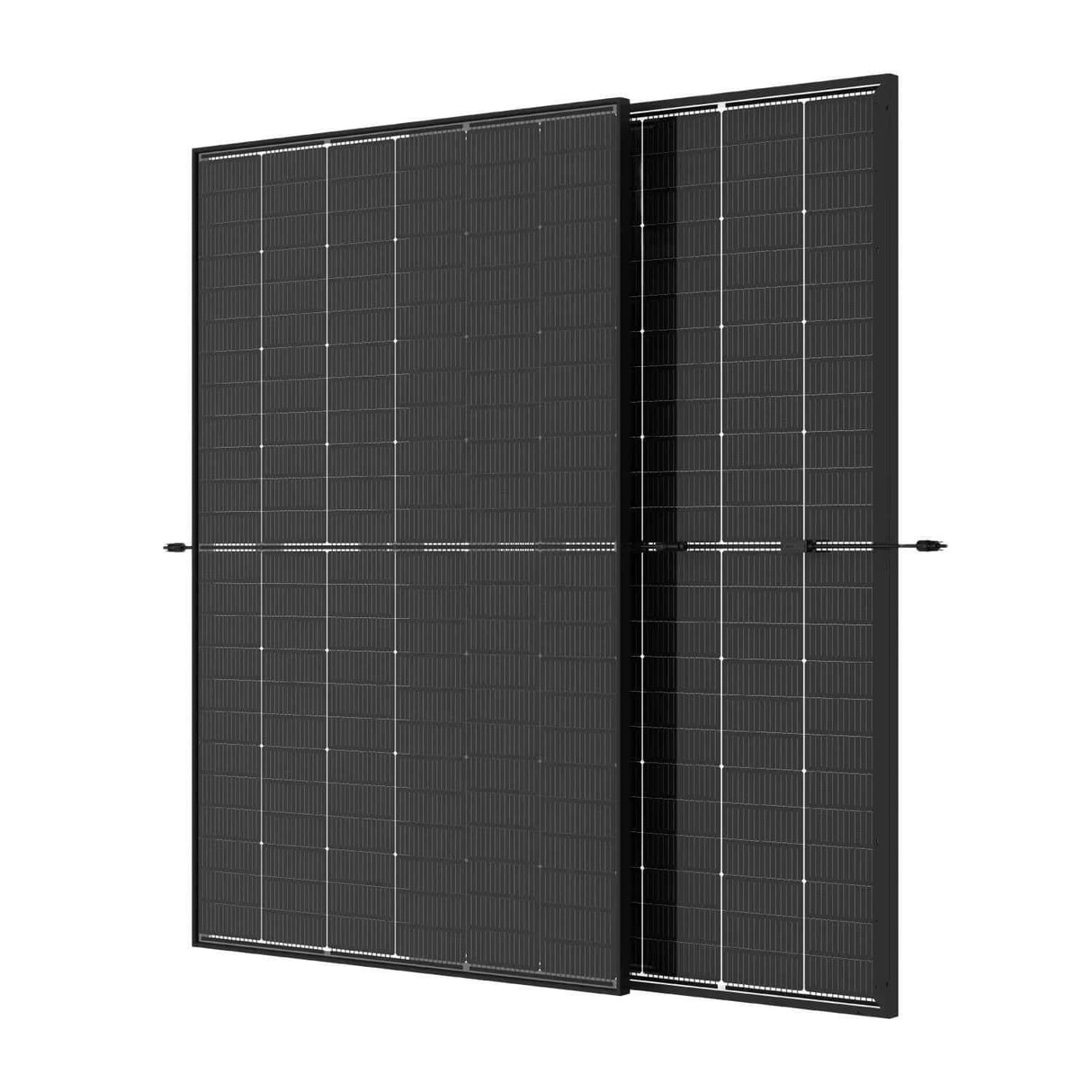

Kraftfuldt bifacialt PV-solmodul Trina Vertex S+
Trina Vertex S+ modulet leverer en spidseffekt på op til 435 Wp og opnår med 21,8 % en af de bedste virkningsgrader på markedet. Takket være det bifaciale dobbeltglasdesign udnyttes også lys fra bagsiden effektivt ud over forsiden, hvilket øger energiudbyttet med op til 85 %.
Den robuste konstruktion med en trykstyrke på 5.400 Pa foran og 4.000 Pa bagpå sikrer højeste modstandsdygtighed over for hagl, sne- og vindtryk. Med en længde på 1.762 mm, en bredde på 1.134 mm og en vægt på 21,8 kg er modulet alsidigt anvendeligt på bolig- og erhvervstage.

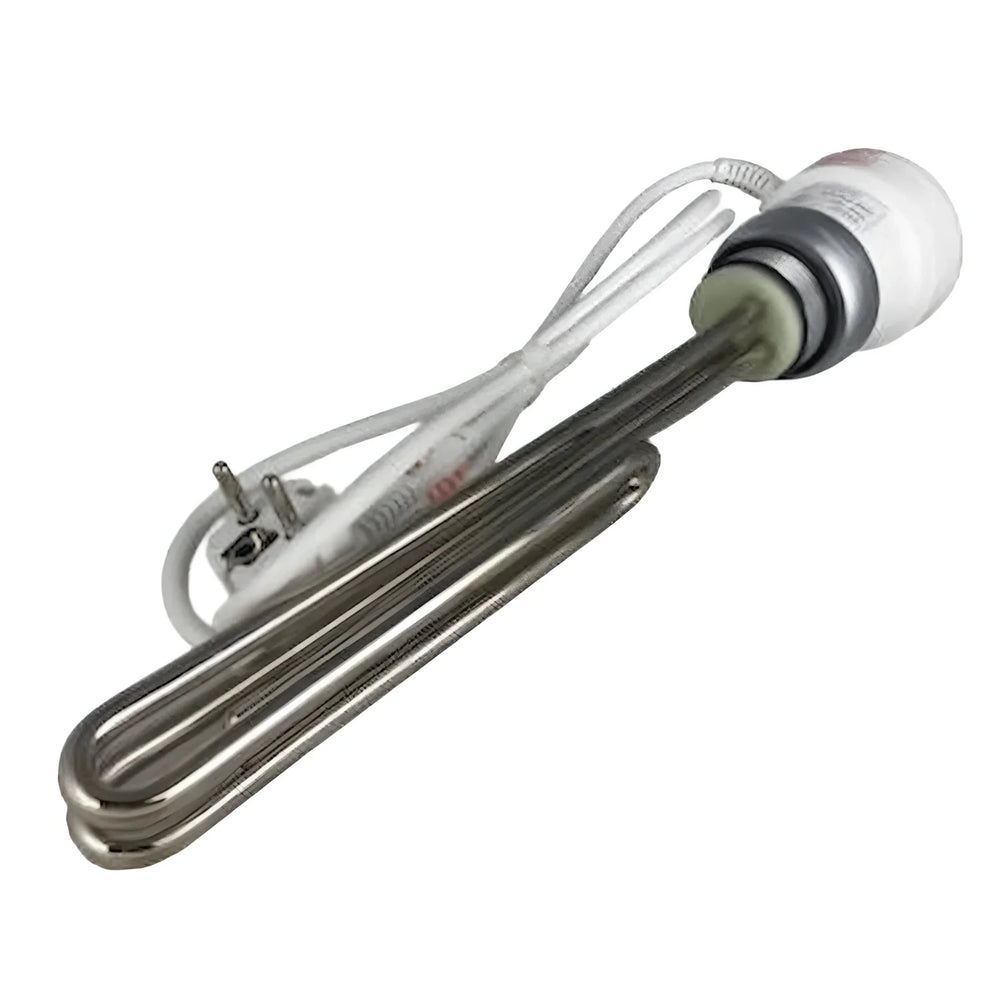

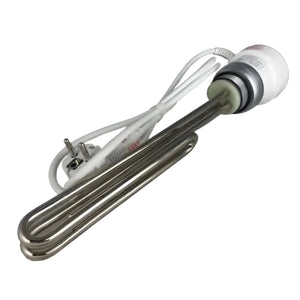

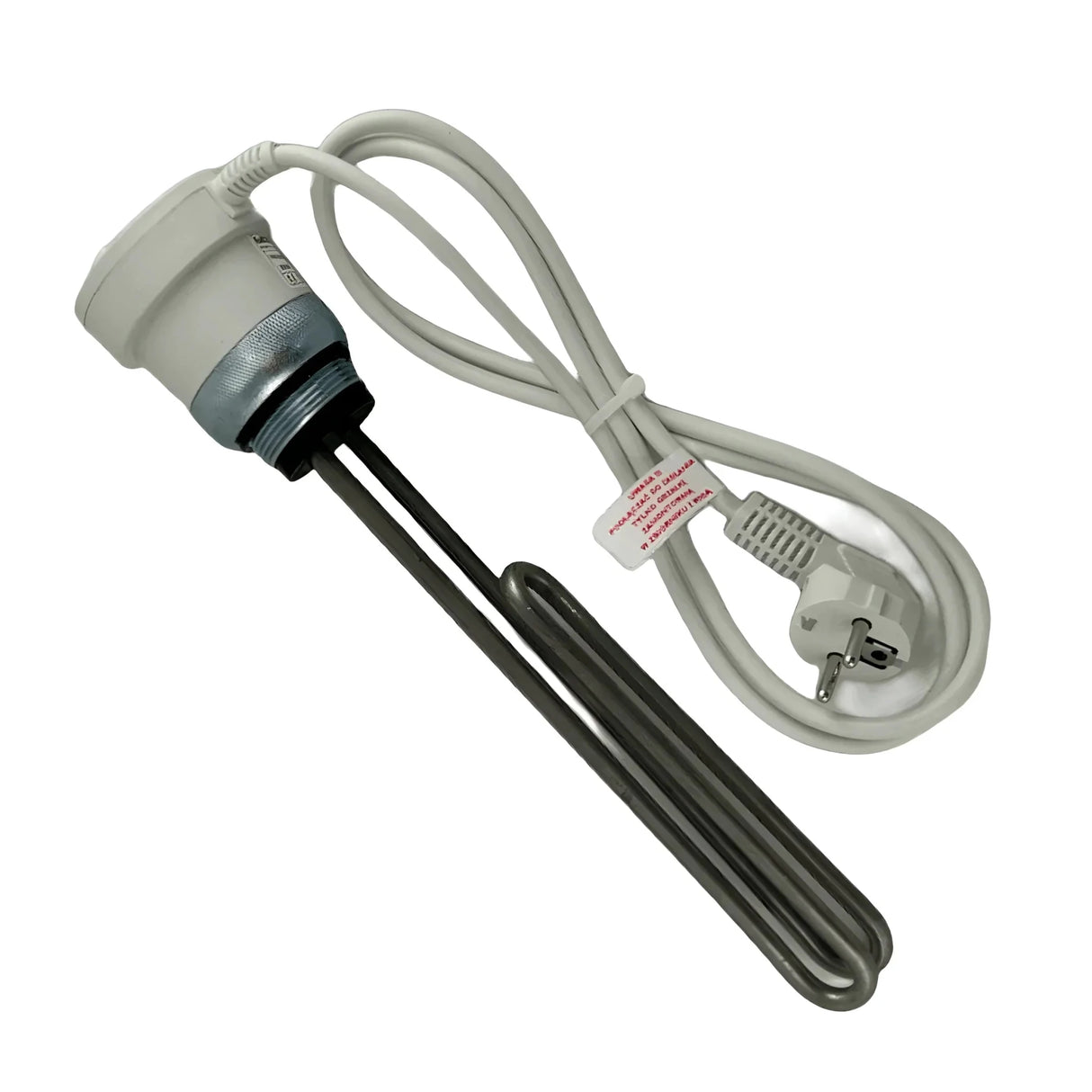

1,5 kW varmelegeme til pålidelig støtte
1,5 kW varmelegeme til pålidelig støtte
Den 1,5 kW elektriske varmelegeme af højkvalitets rustfrit stål muliggør præcis temperaturregulering mellem 5 °C og 75 °C takket være indbygget termostat. En indkoblingshysterese på 7–10 °C sikrer stabile temperaturværdier og minimerer koblingscyklusser.
Med frostbeskyttelsesfunktion og en sikkerhedstemperaturbegrænser ved 93 °C er varmelegemet sikkert at anvende selv på kolde dage. Den kompakte indbygningslængde på 300 mm, beskyttelsesklassen IPX4 og et driftstryk på op til 10 bar gør det til det ideelle supplement til varmtvandsbeholdere og PV-solaranlæg.
Tekniske data
Tekniske data 100 liter varmtvandsbeholder
- Volumen: 100 liter
- Varmeveksler overflade: 1,2 m²
- Varmeveksler indhold: 5,27 liter
- Tilslutning fremløb og returløb varme: 3/4" udv. gevind
- Tilslutning fremløb og returløb brugsvand: 3/4" udv. gevind
- Tilslutning cirkulation: 3/4" udv. gevind
- Tilslutning magnesiumanode: 1 1/4" indv. gevind
- Tilslutning til el-varme: 1 1/2" indv. gevind
- Varmeisolering: polyurethanskum (PUR)
- Maks. driftstemperatur beholder 95 °C
- Maks. driftstryk beholder / varmeveksler: 6 bar
- Maks. driftstemperatur varmeveksler 100 °C
- Tab: 28 watt
- Mål med isolering (diameter x H): 625 x 770 mm
- Vægt (tom): 64 kg

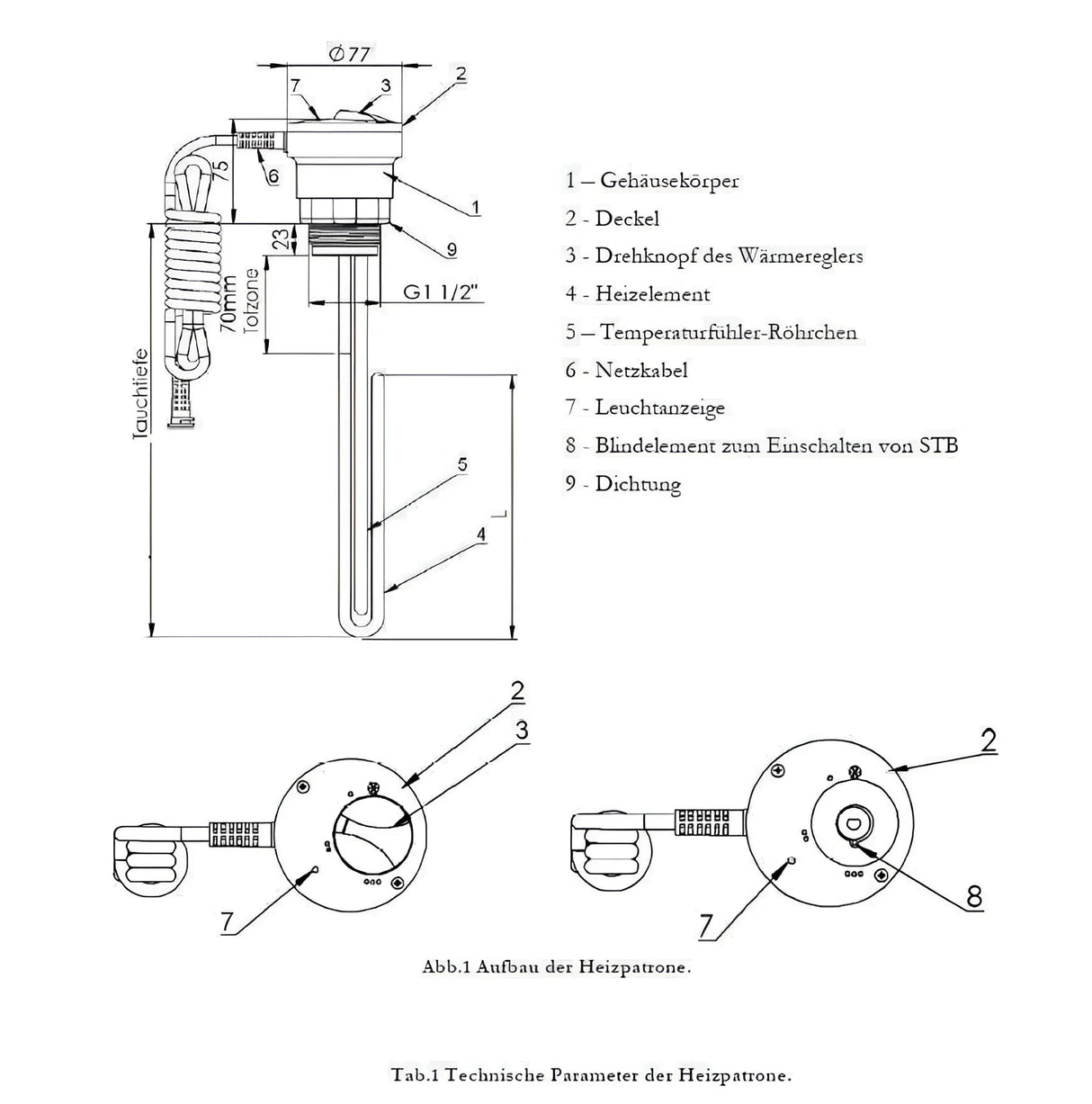

Tekniske data for varmestaven på et øjeblik
- Varmeeffekt: 1,5 kW
- Temperaturområde: 5-75°C
- Tændingshysterese: 7-10°C
- Indbygningslængde: 300 mm
- Uopvarmet længde: 70 mm
- Sikkerhedstemperaturbegrænser: 93°C
- Tilslutning: 1 ½" AG
- Maks. driftstryk: 10 bar
- Beskyttelsesklasse: IPX4
- Materiale i varmeslange: Alloy 825
- Materiale i kabinet: plast, hvid
- Strømforsyning: 230V/16A, enkeltfaset
- Tilslutningskabel: 1,5 meter med Schuko-stik
Tekniske data modul
- Modulvirkningsgrad: 21,8 %
- Antal celler: 144
- Celletype: monokrystallinsk
- Teknologi: bifacial
- Kabellængde: 1.100 mm (+) / 1.100 mm (-)
- Stiksystem: MC4-EVO2
- Rammefarve: sort
- Rammehøjde: 30 mm
- Modulbredde: 1.134 mm
- Modullængde: 1.762 mm
- Vægt: 21,8 kg
- Trykbelastning forside: 5.400 Pa
- Trykbelastning bagside: 4.000 Pa
- Effekttolerance (positiv): 0 - 5 Wp

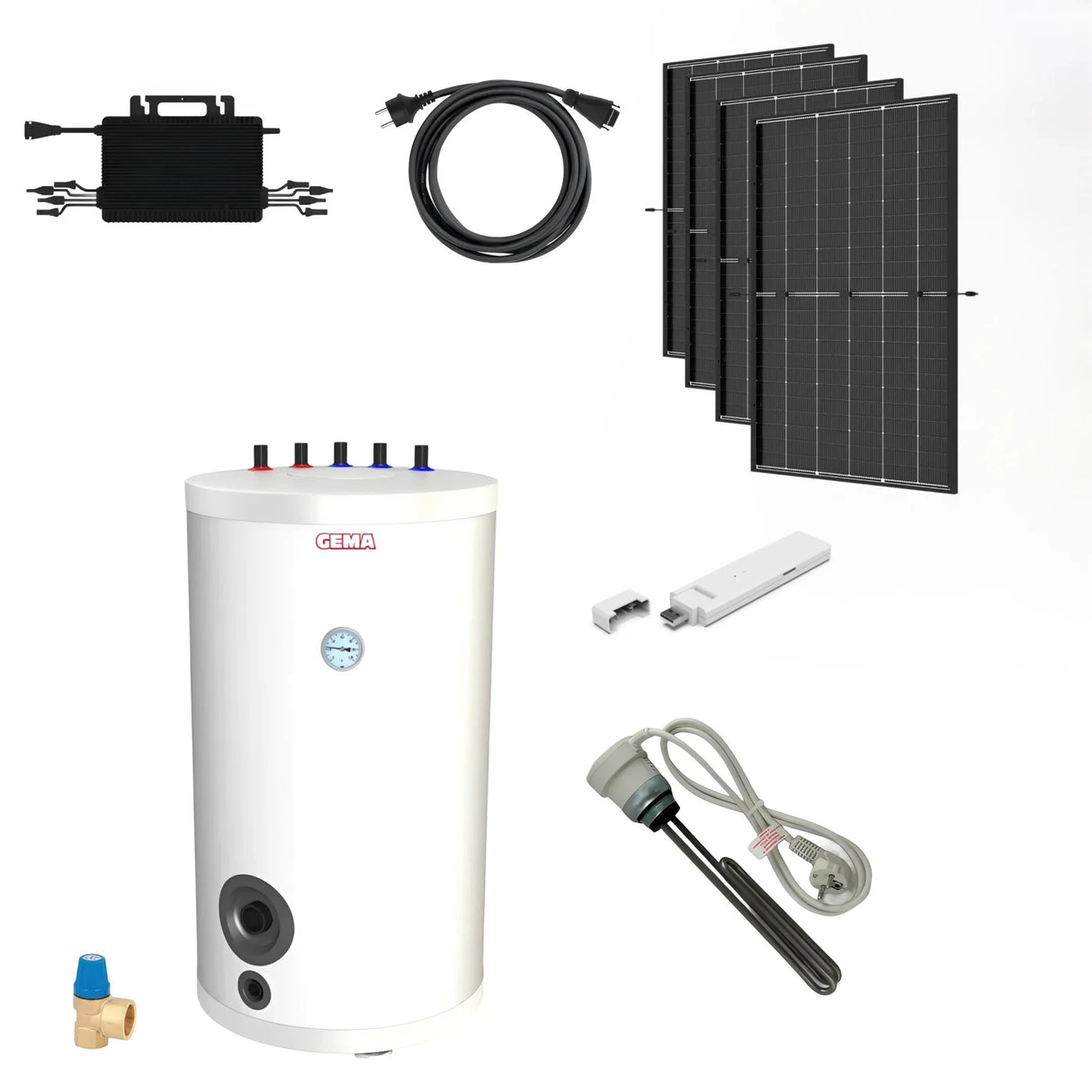

Leveringsomfang
- 1 x Varmtvandsbeholder 100 liter
- 1 x varmelegeme 1,5 kW
- 4 x PV-paneler 435 WP Bifacial Black Frame

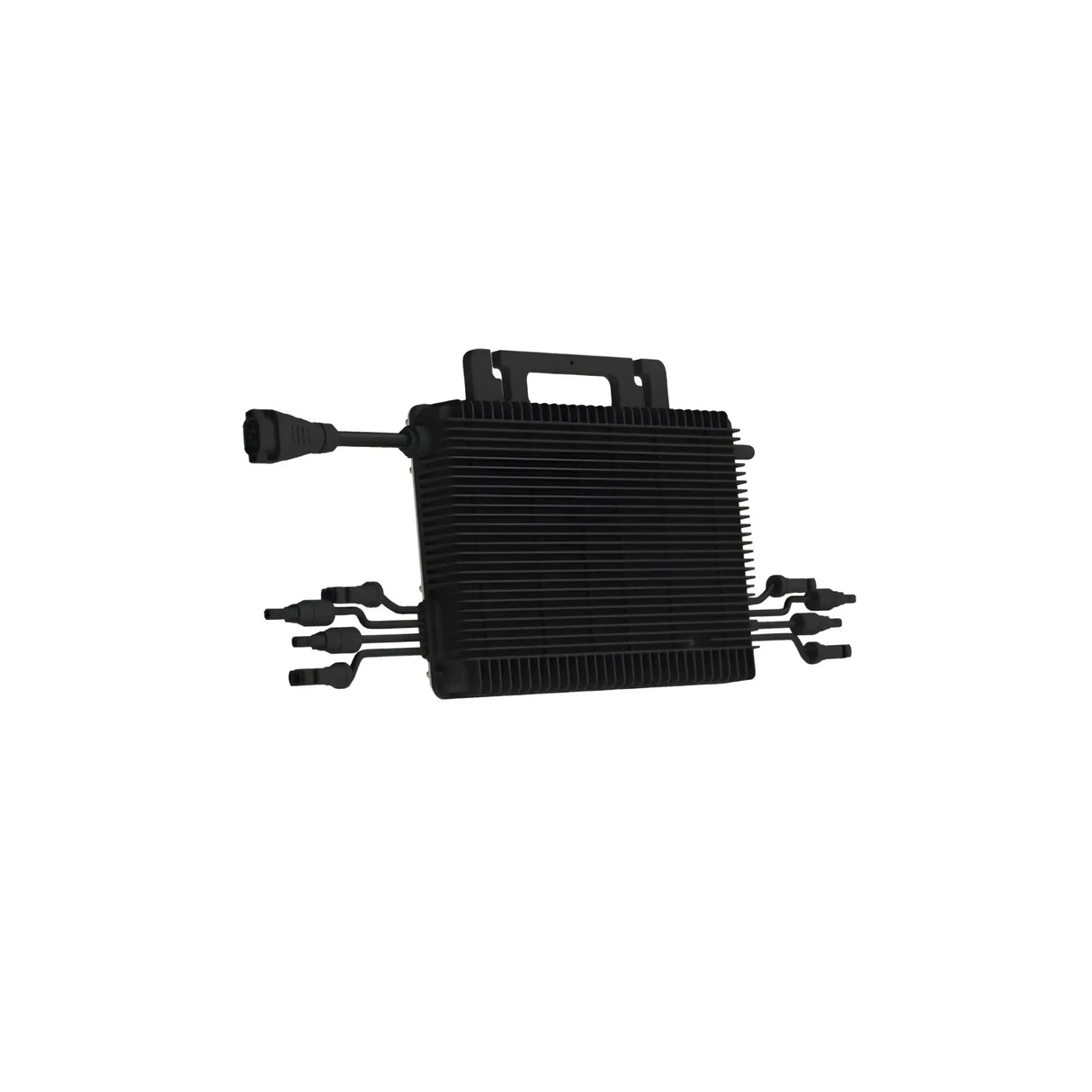

- 1 x inverter Hoymiles 1600 W

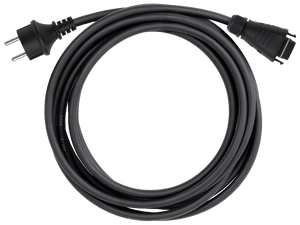

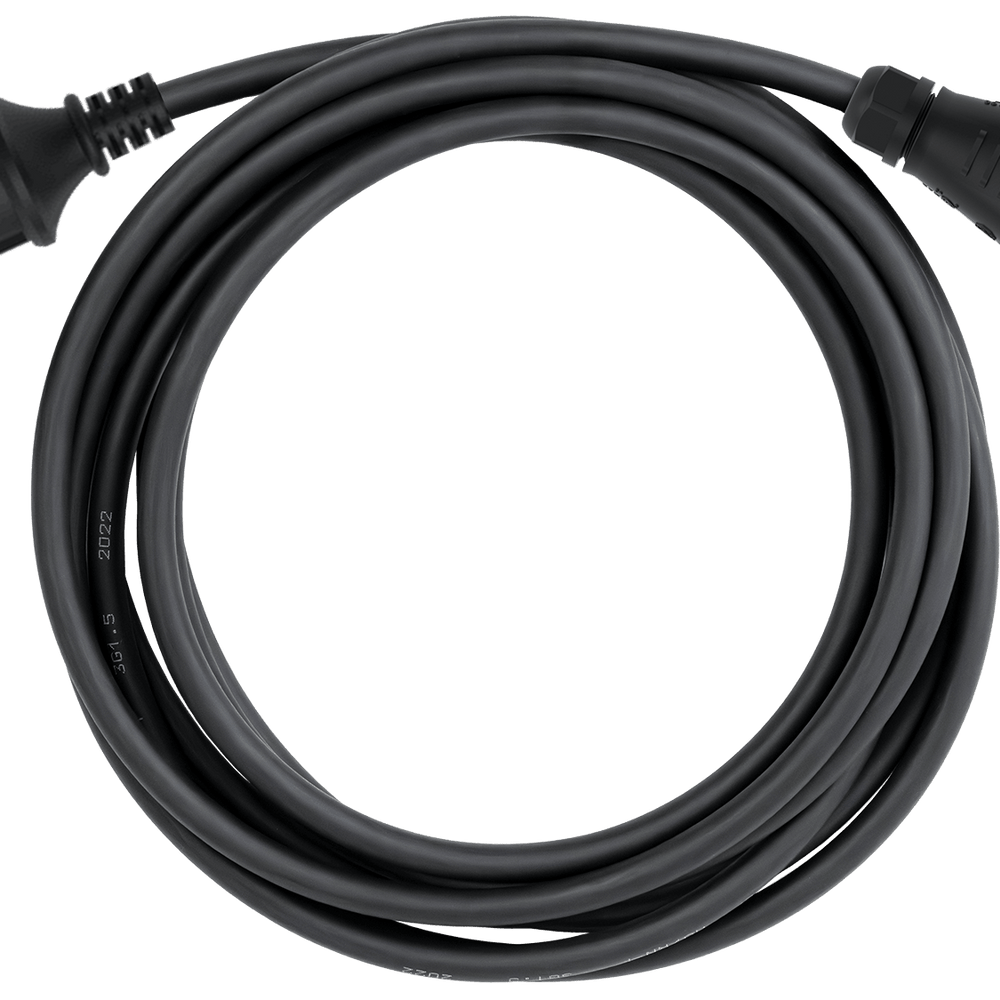

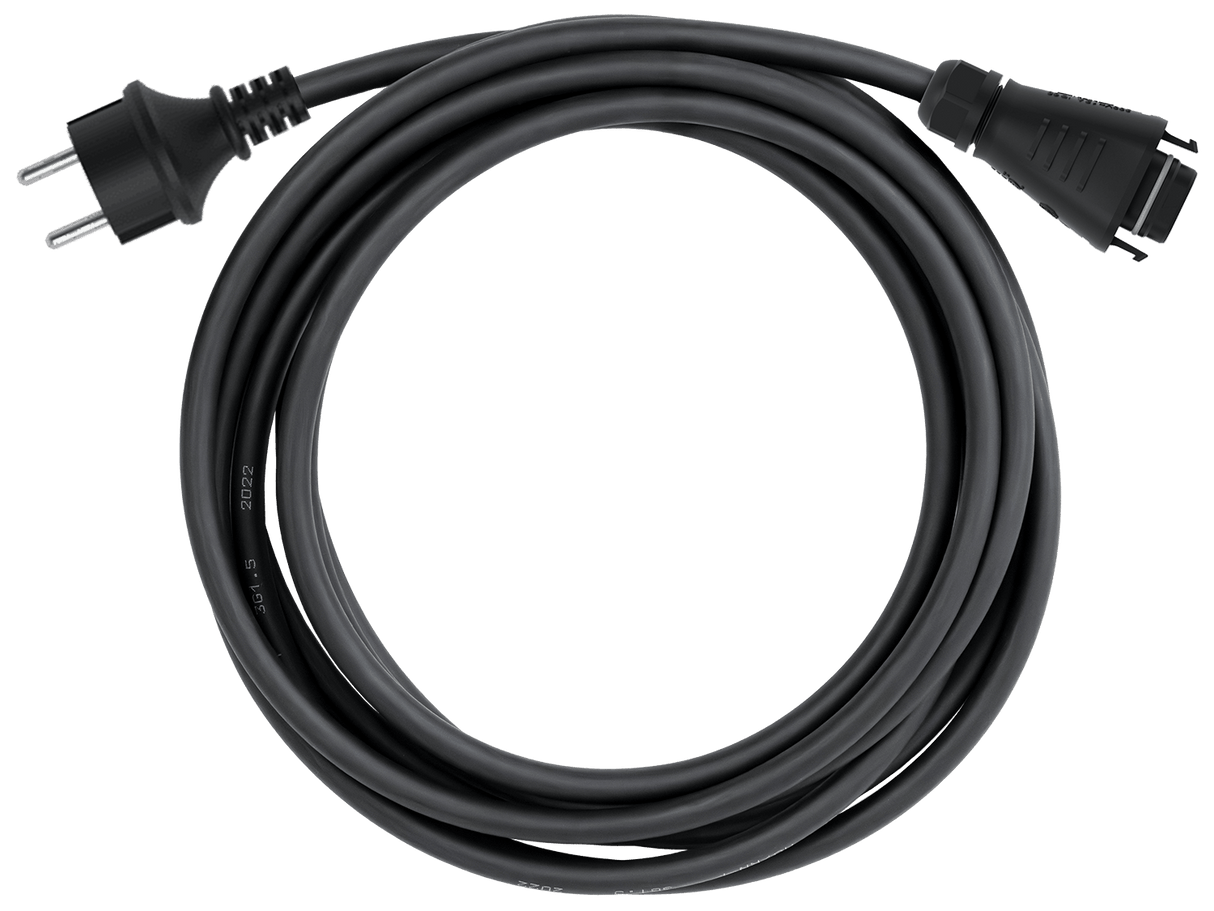

- 1 x PV-tilslutningskabel 10 m
- 1 x DTU WLAN-stick
