Name: BA Compact 1/ systemseparator2" med kontrollerbart differenstryk
Brand: Caleffi
SKU: CST12
Price: 994.0 DKK
Availability: InStock

Systemtrenner BA Kompakt 1/2" mit kontrollierbarem Differenzdruck - GEMA Shop

BA Compact 1/ systemseparator2" med kontrollerbart differenstryk

von Caleffi

994,00 kr - 994,00 kr

994,00 kr

994,00 kr - 994,00 kr

994,00 kr

Verfügbarkeit:

Geringer Bestand

Die Produktbeschreibung wird aktuell ergänzt. Bei Fragen zu Einsatzbereich, Auslegung oder Kompatibilität hilft dir unser Fachteam gerne weiter.

Fachhandel für Heiztechnik

Technische Beratung für Heiztechnik & Systemkomponenten
Sichere Zahlung
Paket- oder Speditionsversand je nach Produktart

Beschreibung

Systemseparator med kontrollerbare trykreducerede zoner type BA

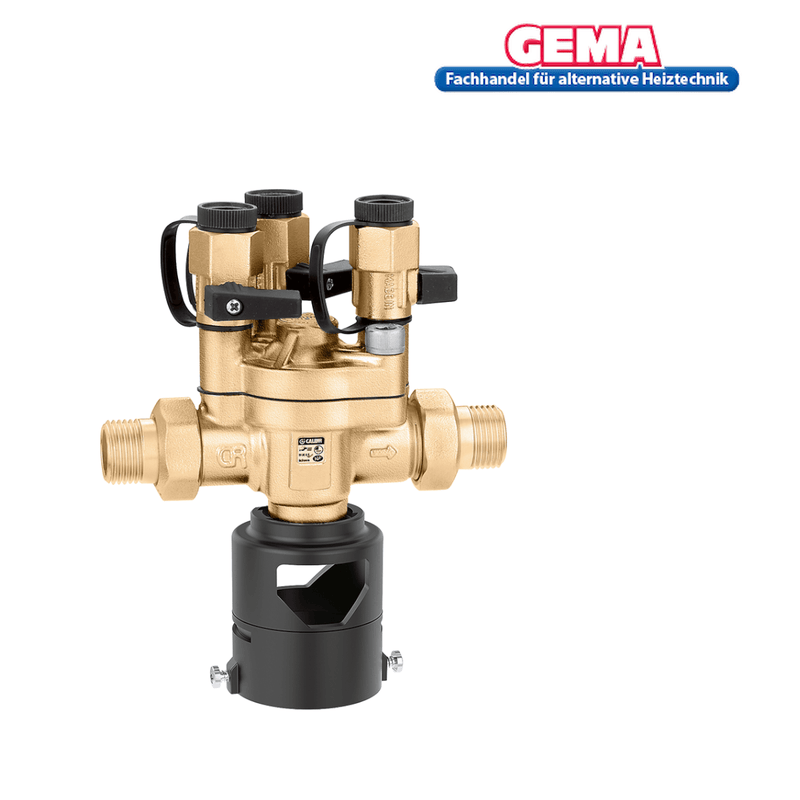

Systemseparator med kontrollerbare trykreducerede zoner, type BA, kompakt version. Certificeret i henhold til EN 12729. Type BA. Tilslutning: G 1/2" A (ISO 228-1) AG, Union. Driftsdifferenstryk: 14 kPa. Gennemsnitligt temperaturområde: 0–65 °C. PN (nominelt tryk): PN 10. Materiale: afzinkningsbestandig messing DR "blyfattig".

Tekniske data

Driftsdifferenstryk: 14 kPa
Mellem temperaturområde: 0–65 °C
PN (nominelt tryk): PN 10
materiale: afzinkningsbestandig messing DR "blyfattig"

Bemærkninger om systemseparatoren

En frontmonteret skærm i 577-serien skal absolut monteres.

Sådan fungerer det

Den ikke-kontrollerbare differenstryk-tilbagestrømningssikring af CA-typen består af: en tilbagestrømningssikring ved indløbet (1), en tilbagestrømningssikring ved udløbet (2) og en drænventil (3). De to tilbagestrømningssikringer adskiller tre forskellige zoner med tre forskellige tryk: indløbskammeret (A), mellemkammeret (B), også kendt som differenstrykzonen, og udløbskammeret (C). Drænventilen (3) er placeret i den midterste sektion. Drænventilen (3) er direkte forbundet med membranen (4). Denne bevægelige enhed styres under åbning og lukning af trykforskellen mellem tilbagestrømningssikringens indløbs- og udløbstryk og kontrastfjederen (5).

Korrekte flowhastigheder

Under normale strømningsforhold er begge tilbagestrømningssikringer
åben, hvorved trykket i mellemkammeret (B) altid er under indløbstrykket (A) på grund af et forudberegnet tryktab ved den første tilbagestrømningsventil (1).
Trykforskellen virker derfor på den indre membran (4) og genererer en kraft, der åbner drænventilen (3), der kommunikerer med atmosfæren.
Tryk på kontrastfjederen (5) holder den lukket.

Undertryk på indløbssiden

Når indløbstrykket falder, lukker begge tilbagestrømningssikringer. Afløbsventilen (3) åbner, så snart trykforskellen Δp mellem indløbskammeret (A) og mellemkammeret (B) når en værdi lige under den forudberegnede værdi ved kontrastfjederen (5). Afløbet fortsætter, indtil systemseparatorens mellemkammer er tomt. På denne måde skabes en luftzone (sikkerhedszone), der forhindrer forurenet vand i at strømme tilbage fra kredsløb (C) ind i vandforsyningsnettet, selvom tilbageløbssikringen (2) svigter. Når normale forhold er genoprettet (indløbstryk højere end udløbstryk), lukker afløbsventilen.
Systemseparatoren fungerer igen.

Overtryk i udløbet

Hvis trykket i udløbskammeret (C) stiger til et niveau, der overstiger indløbstrykket (A), lukker tilbageløbssikringen (2) og forhindrer dermed tilbageløb af vand, der allerede er leveret til forbrugeren, mod den offentlige vandforsyning. Hvis tilbageløbssikringen (2) lækker, eller der opstår en anden funktionsfejl i systemseparatoren, vil systemseparatoren altid afbryde (adskille) forbindelsen mellem forbrugeren og den offentlige vandforsyning.Som alle apparater med en positiv effekt er systemseparatoren teknisk og strukturelt designet til at garantere de højeste sikkerhedsstandarder i enhver situation.

Tekniske data

Systemseparator type BA. AG-tilslutninger.
1/2". Hus, låg og afløbssæde
Lavet af afzinkningsbestandig messinglegering.
Stænger i fastholdelsessystemet og fjedrene
lavet af rustfrit stål.
Tætninger lavet af NBR.
Maksimal driftstemperatur: 65 grader C.
Maksimalt driftstryk: 10 bar.
Aktiv Sikkerhedsanordning.
Komplet med opstrøms, mellemliggende og nedstrøms måleforbindelser
Afløbstragt med rørtilbehør.
