Distributionslinje 2 eller 3 opvarmningskredsløb sunex

Sunex varmekredsfordeler – Effektiv varmefordeling til dit varmesystem

Produktoversigt

Sunex varmekredsfordeleren er specielt designet til centralvarmesystemer med radiatorer, gulvvarme og blandede systemer. Den muliggør pålidelig fordeling af varmtvand til to eller tre uafhængige kredsløb og tilbyder dermed fleksible anvendelsesmuligheder i boliger og erhvervsejendomme.

Fås i 2-kreds DN20, 2-kreds DN25, 3-kreds DN20 og 3-kreds DN25 versioner, samt med udvendigt gevind (AG) for nemme tilslutningsmuligheder. Den robuste konstruktion og EPP-isolering af høj kvalitet sikrer langvarig ydeevne og minimalt varmetab.

Anvendelsesområder

Ideel til nybyggeri og moderniseringer: Uanset om det er gulvvarme eller radiatorer, tilpasser fordeleren sig dit system og optimerer varmefordelingen. I blandede systemer med forskellige fremløbstemperaturer scorer den point for sin præcise styring.

Sunex varmekredsfordeleren sikrer også ensartet komfort i erhvervsbygninger som kontorer, lægepraksisser og værksteder. Takket være sit brede udvalg af modeller kan den tilpasses individuelle ydelseskrav.

Konstruktion og materialer

Fordelerens hoveddel er lavet af stål af høj kvalitet, som fungerer pålideligt selv ved høje temperaturer og tryk. Møtrikkerne er lavet af messing og sikrer en korrosionsbestandig forbindelse.

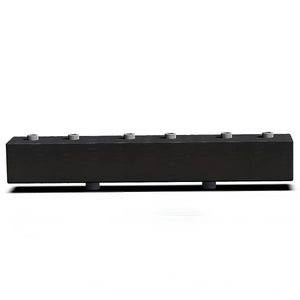

En 30 mm tyk EPP-isolering reducerer varmetab og forbedrer systemets effektivitet. M8-monteringen muliggør nem og sikker vægmontering uden behov for yderligere beslag.

Teknologi

Maksimal driftstemperatur: 110 °C | Maksimalt driftstryk: 6 bar. Effekten varierer fra 29 kW (ΔT=20 K, 2 kredse DN20) til 54 kW (ΔT=20 K, 2-/3-kreds DN25).

Maksimale flowhastigheder: 1,2 m³/t for DN20 og 2,3 m³/t for DN25. Dimensioner varierer afhængigt af modellen mellem 193/137/552 mm og 193/140/862 mm (H/D/B), og vægten er mellem 5,7 og 8,9 kg.

Montering og tilslutning

Takket være tydelige markeringer på kedel- og varmekredssiderne foretages tilslutninger hurtigt og præcist. Kedelsiden er udstyret med AG 1" eller AG 5/4" tilgængelig, varmekredssiden valgfrit med IG 1", IG6/4" eller AG 1".

Det medfølgende monteringsudstyr muliggør nem vægmontering. Nem adgang til alle tilslutninger letter vedligeholdelse og rengøring.

Fordele på et øjeblik

Sunex varmekredsfordeleren kombinerer en robust stålkonstruktion, korrosionsbestandige messingmøtrikker og effektiv EPP-isolering. Den imponerer med sin høje ydeevne, nemme installation og fleksible tilslutningsmuligheder.

Perfekt tilpasset moderne varmesystemer, tilbyder den pålidelig varmefordeling, reducerer energitab og øger boligkomforten i enhver bygning.

Tekniske data

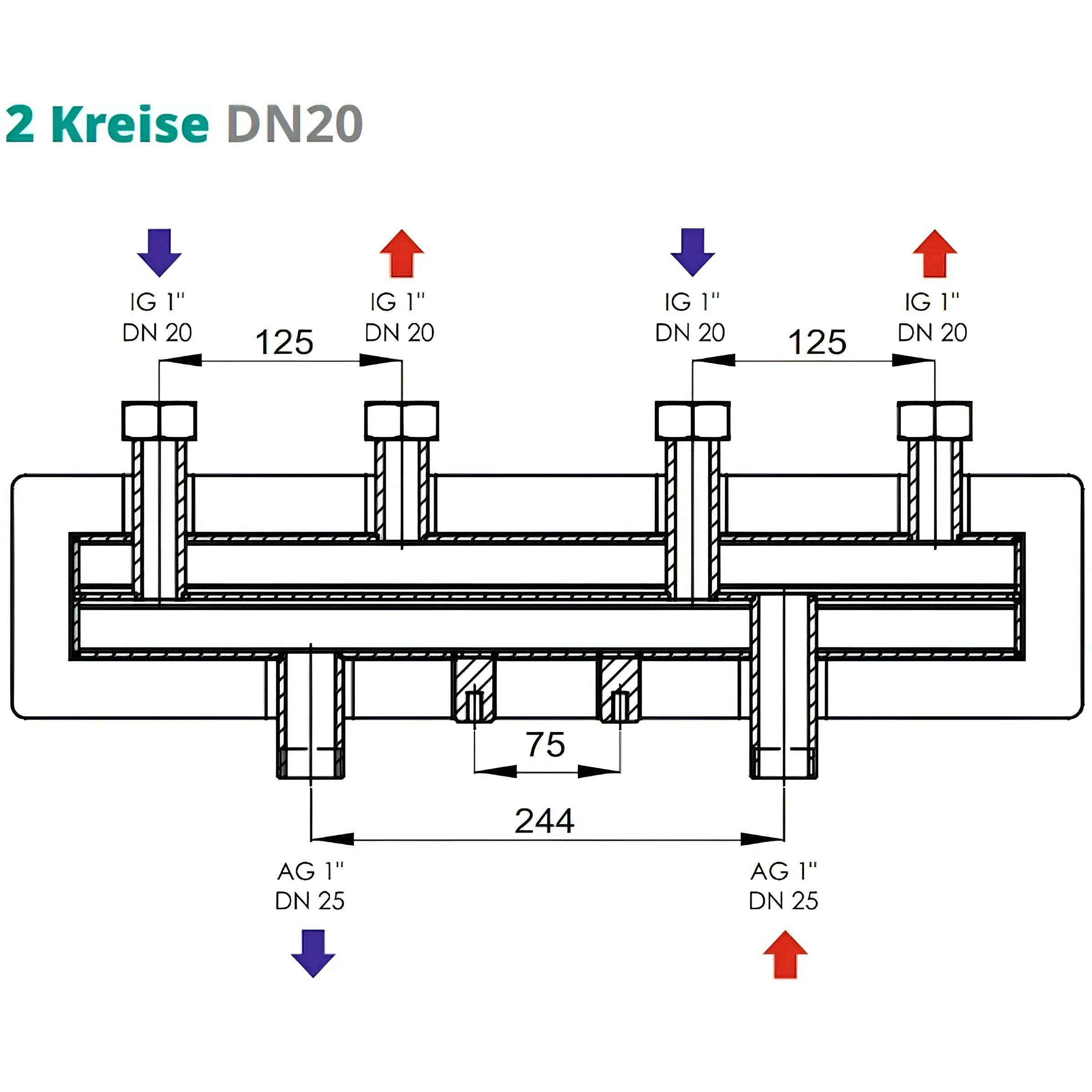

DN20 2 kredsløb

• Fordelermateriale: stål
• Møtrik: Messing
• Isolering: EPP 30 mm tyk
• Fastgørelse: M8
• Mål (HxDxB): 193 x 137 x 552 mm
• Vægt: 5,76 kg
• Maks. driftstemperatur: 110 °C
• maks. driftstryk: 6 bar
• maks. effekt: 29 kW
• maks. flowhastighed: 1,2 m/t
• Tilslutning på kedelsiden: 1" AG
• Tilslutning af varmekreds: 1" IG

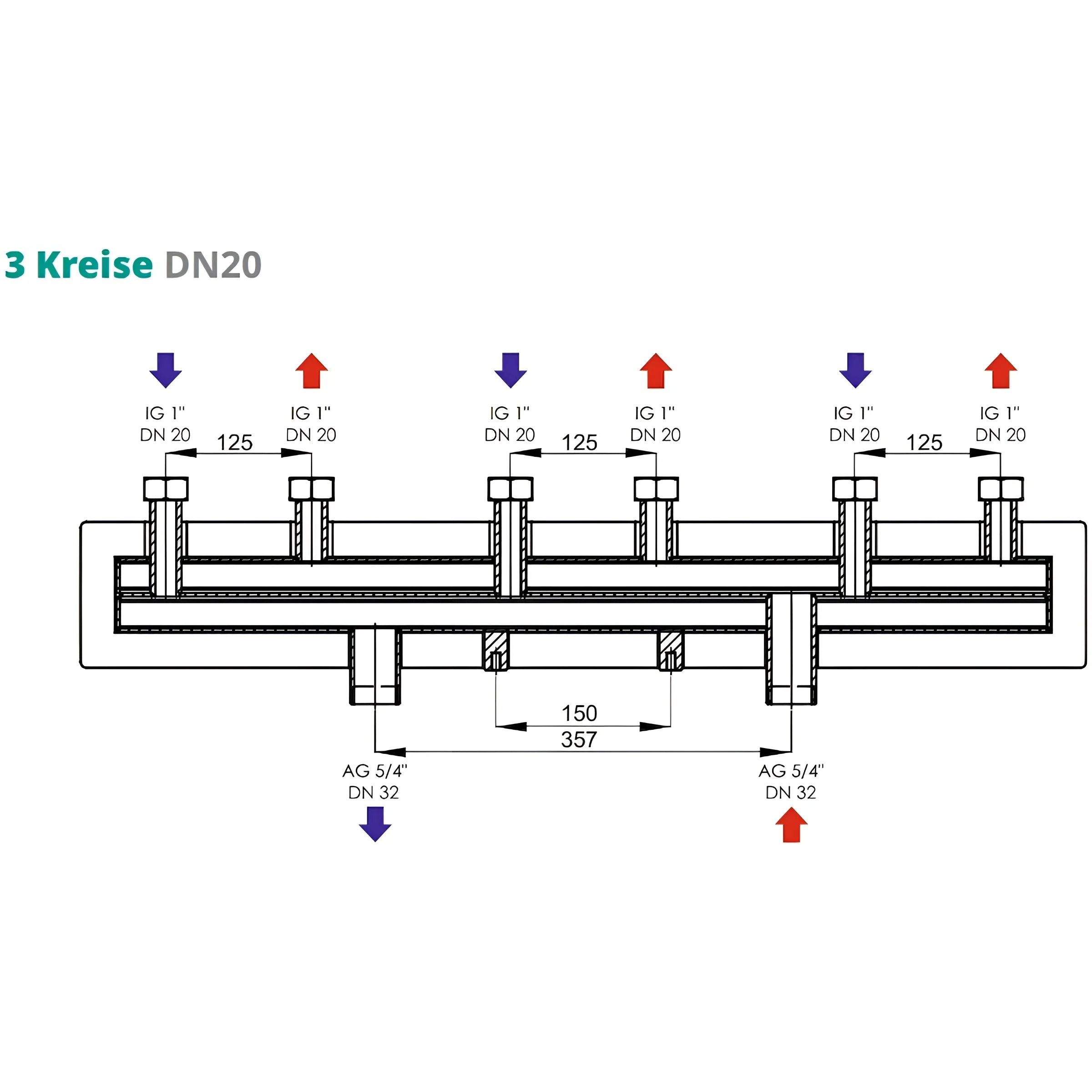

DN20 3 kredsløb

• Fordelermateriale: stål
• Møtrik: Messing
• Isolering: EPP 30 mm tyk
• Fastgørelse: M8
• Mål (HxDxB): 193 x 140 x 862 mm
• Vægt: 8,44 kg
• Maks. driftstemperatur: 110 °C
• maks.Driftstryk: 6 bar
• maks. effekt: 54 kW
• maks. flowhastighed: 2,3 m/t
• Tilslutning kedelside: 5/4" AG
• Tilslutning af varmekreds: 1" IG

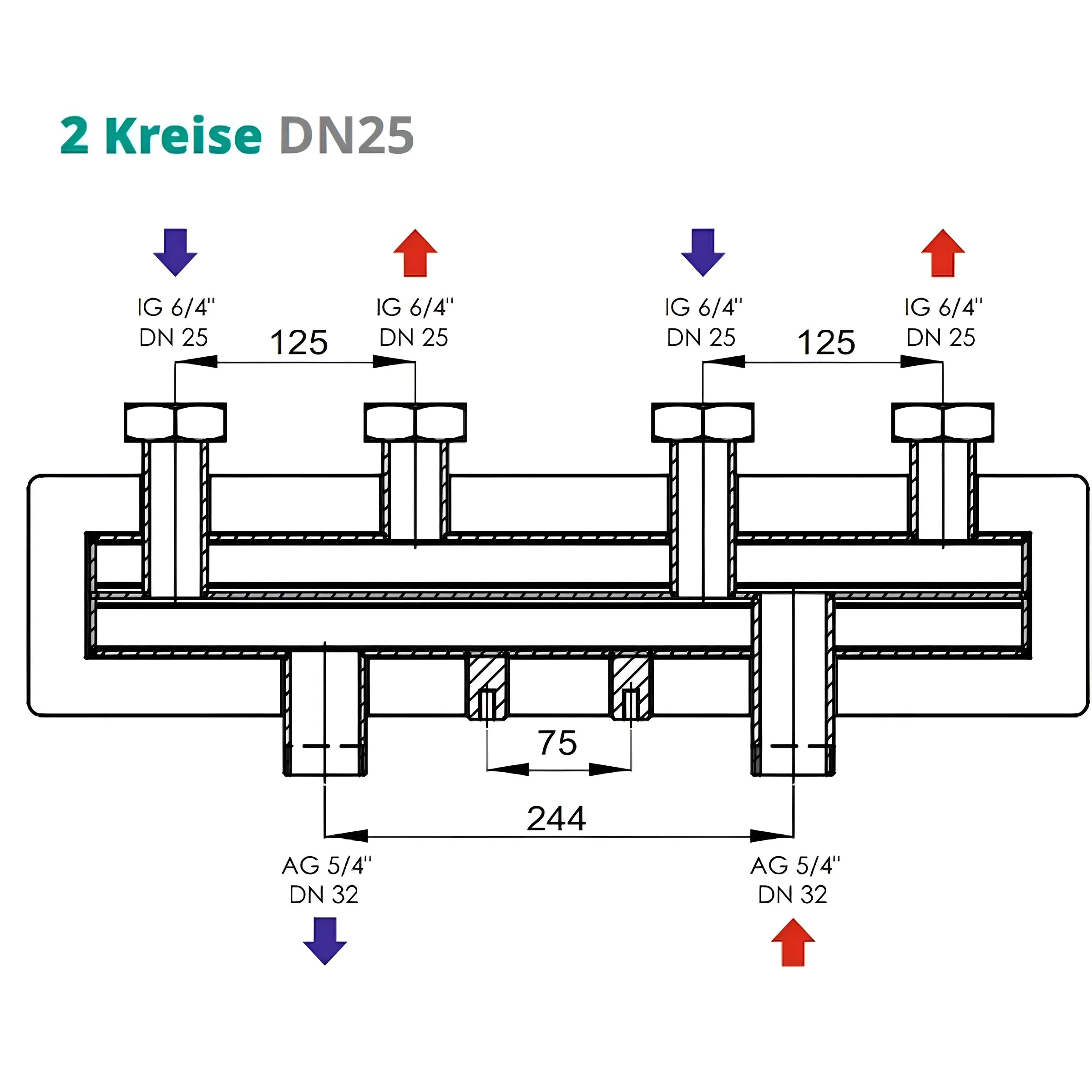

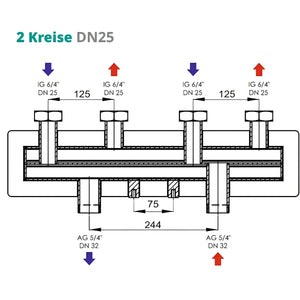

DN25 2 kredsløb

• Fordelermateriale: stål
• Møtrik: Messing
• Isolering: EPP 30 mm tyk
• Fastgørelse: M8
• Mål (HxDxB): 193 x 137 x 552 mm
• Vægt: 6,05 kg
• Maks. driftstemperatur: 110 °C
• maks. driftstryk: 6 bar
• maks. effekt: 54 kW
• maks. flowhastighed: 2,3 m/t
• Tilslutning kedelside: 5/4" AG
• Tilslutning varmekredsside: 6/4" IG

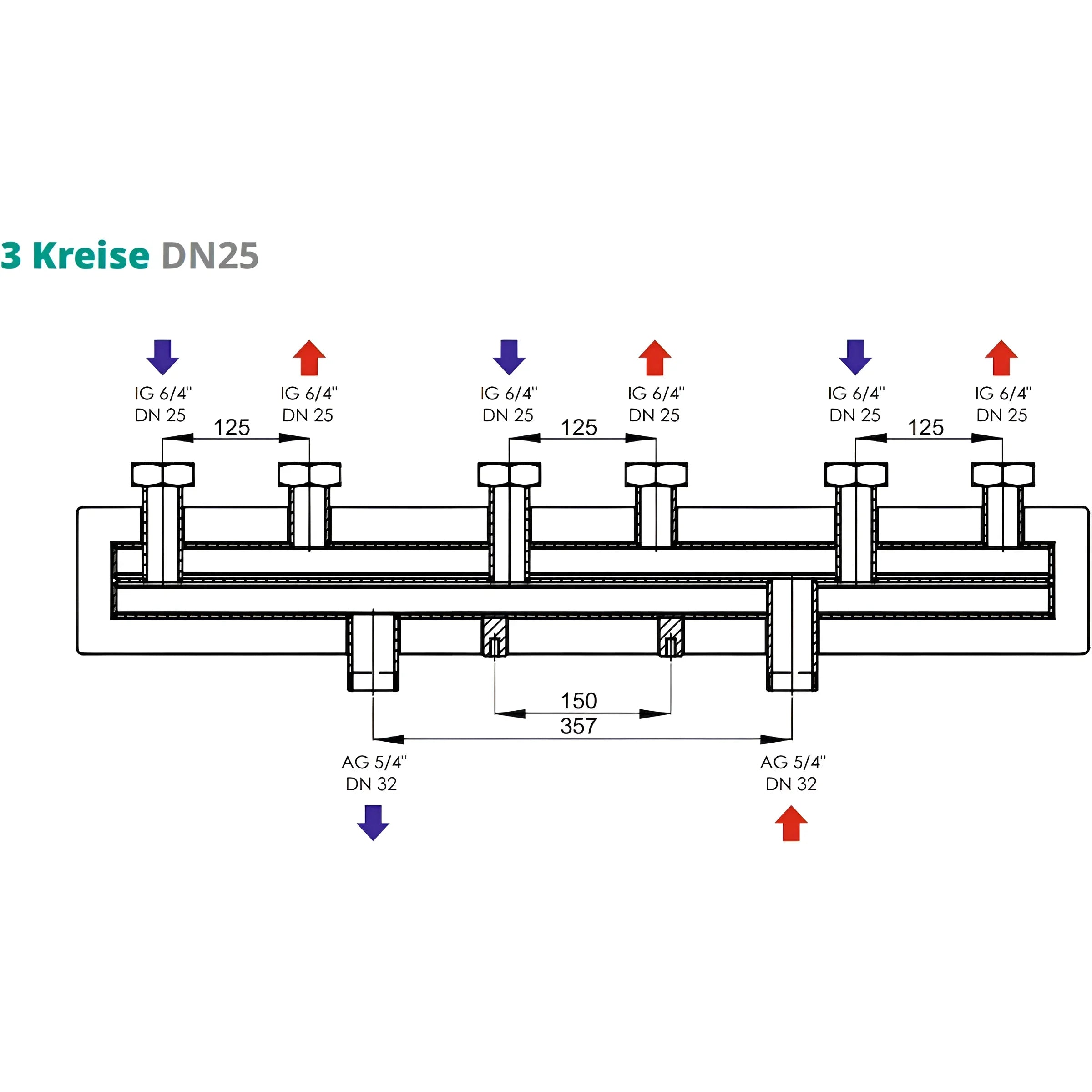

DN25 3 kredsløb

• Fordelermateriale: stål
• Møtrik: Messing
• Isolering: EPP 30 mm tyk
• Fastgørelse: M8
• Mål (HxDxB): 193 x 140 x 862 mm
• Vægt: 8,49 kg
• Maks. driftstemperatur: 110 °C
• maks. driftstryk: 6 bar
• maks. effekt: 54 kW
• maks. flowhastighed: 2,3 m/t
• Tilslutning kedelside: 5/4" AG
• Tilslutning varmekredsside: 6/4" IG

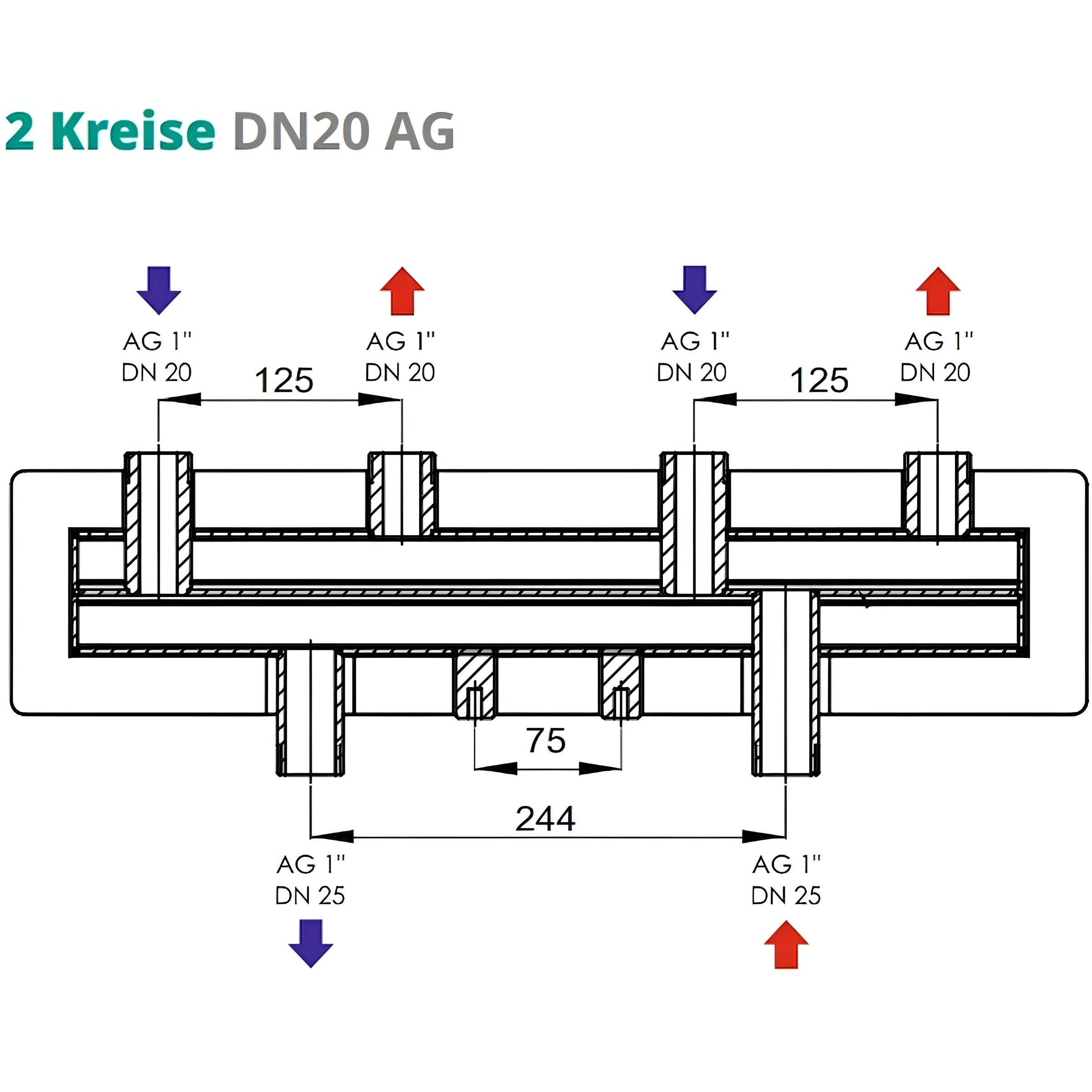

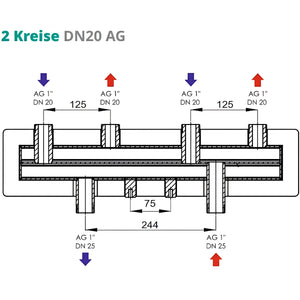

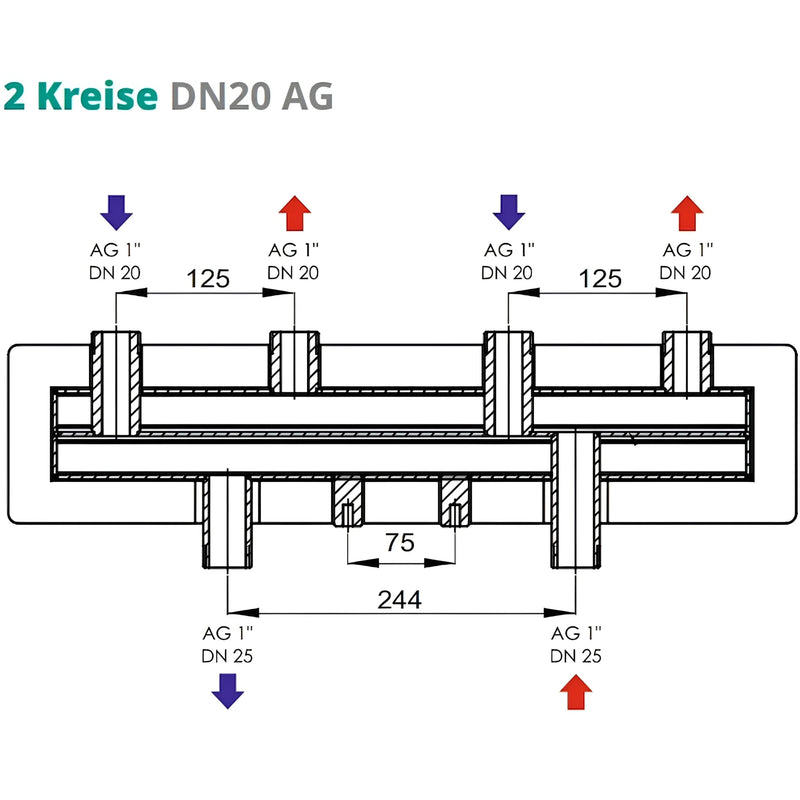

DN20 AG 2 kredsløb

• Fordelermateriale: stål
• Isolering: EPP 30 mm tyk
• Fastgørelse: M8
• Mål (HxDxB): 170 x 140 x 552 mm
• Vægt: 5,7 kg
• Maks. driftstemperatur: 110 °C
• maks. driftstryk: 6 bar
• maks. effekt: 29 kW
• maks. flowhastighed: 1,2 m/t
• Tilslutning på kedelsiden: 1" AG
• Tilslutning af varmekreds: 1" IG

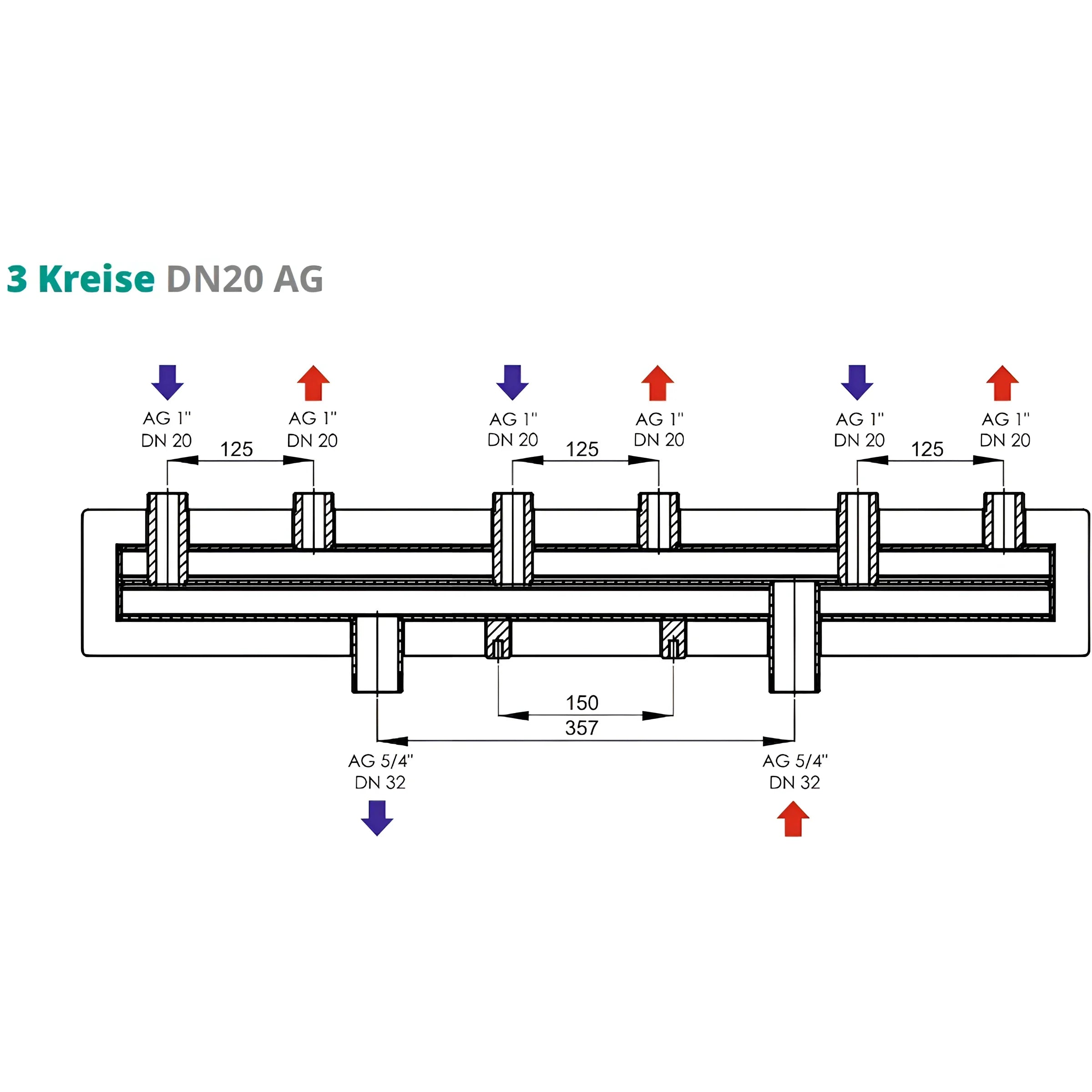

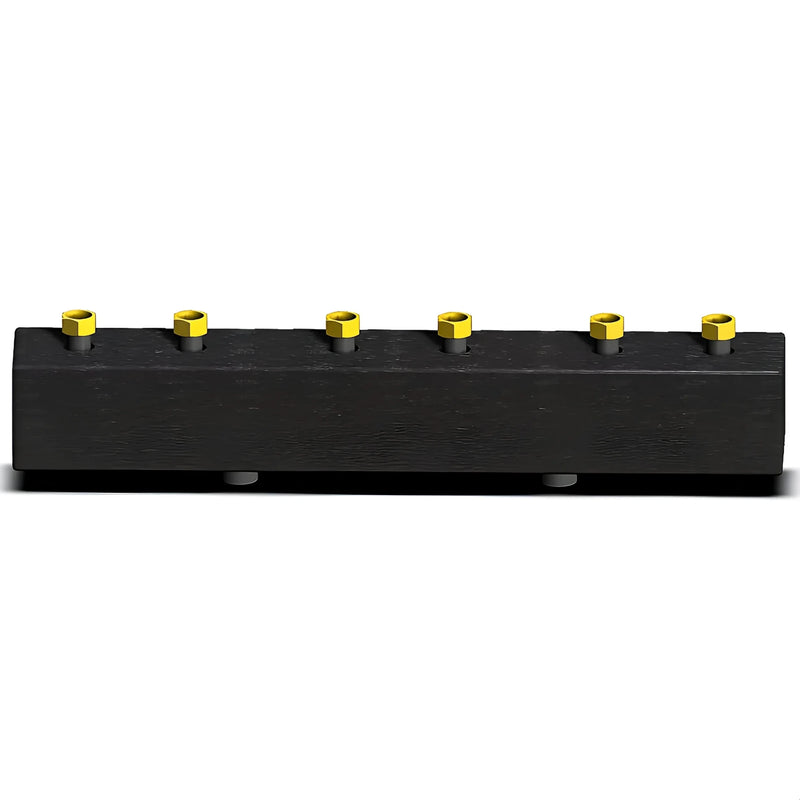

DN20 AG 3 kredsløb

• Fordelermateriale: stål
• Isolering: EPP 30 mm tyk
• Fastgørelse: M8
• Mål (HxDxB): 170 x 140 x 862 mm
• Vægt: 8,9 kg
• Maks. driftstemperatur: 110 °C
• maks. driftstryk: 6 bar
• maks. effekt: 54 kW
• maks. flowhastighed: 2,3 m/t
• Tilslutning kedelside: 5/4" AG
• Tilslutning af varmekreds: 1" IG

Leveringsomfang

• Varmekredsfordeler efter eget valg
• Monterings- og betjeningsvejledning

Download

• Datablad
