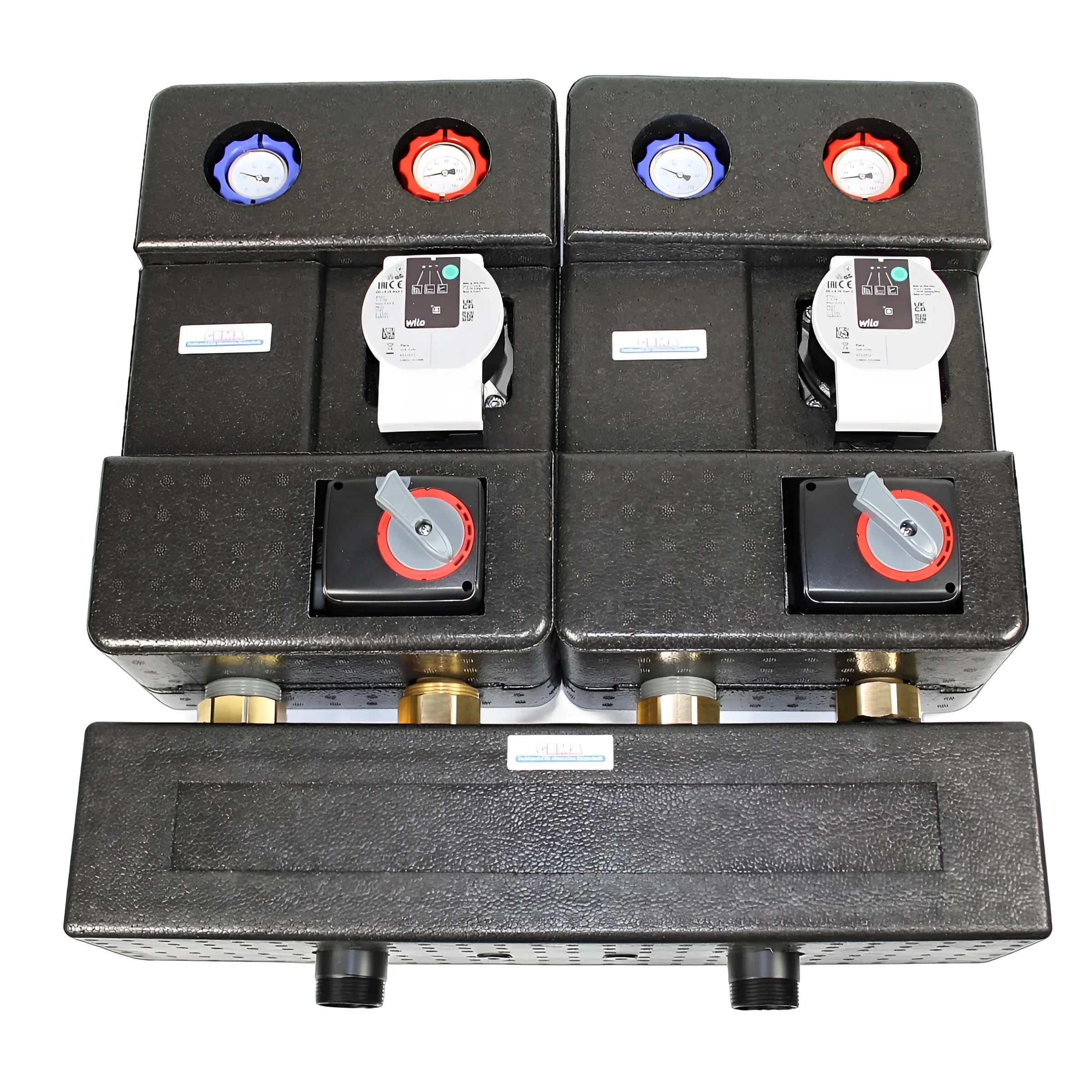

Distributør af opvarmningskredsløb med en pumpegruppe og trevejs følelser

Varmekredsfordeler med pumpegruppe og trevejsblander

Produktoversigt varmekredsfordelere

Den højkvalitets Sunex varmekredsfordeler kombinerer robust stålkonstruktion med korrosionsbestandige messingmøtrikker og 30 mm tyk EPP-isolering. Den fås i DN20- og DN25-versioner til 2 eller 3 varmekredse og tilbyder fleksible tilslutningsmuligheder med udvendigt eller indvendigt gevind.

Takket være det kompakte design og den tydelige mærkning af kedel- og varmekredssiderne er installationen enkel og fejlfri – ideel til både nye bygninger og moderniseringer.

Anvendelsesområder

Uanset om det er gulvvarme, radiatorer eller blandede systemer: Varmekredsfordeleren optimerer varmefordelingen i boliger, erhvervsejendomme, kontorer eller værksteder. Præcis styring sikrer et højt komfortniveau, især i systemer med forskellige fremløbstemperaturer.

Konstruktion og materialer

Manifoldhuset i stål af høj kvalitet giver pålidelig støtte selv ved høje temperaturer og tryk. Messingmøtrikker sikrer en holdbar og korrosionsbestandig forbindelse. EPP-isolering minimerer varmetab og øger systemets effektivitet.

M8-beslagene muliggør sikker vægmontering uden yderligere beslag, mens alle tilslutninger forbliver let tilgængelige.

Produktoversigt pumpegruppe

GPO-Sunex pumpegruppen DN 25 kombinerer en Wilo Yonos Para 25/6 højeffektiv pumpe med en trevejs blandeventil. Den sikrer præcis temperaturregulering og effektiv cirkulation af varme- og kølemedier i en bred vifte af systemer.

Trevejs blandeventil

Den innovative trevejs-blandeventil styrer varme- og køleflowet præcist efter behov og sikrer en jævn temperaturfordeling. Den kraftige servomotor leverer en ventilåbningstid på 124 sekunder og et drejningsmoment på 8 Nm.

EPDM-isolering af høj kvalitet og slidstærke komponenter sikrer pålidelig drift i mange år.

Wilo Yonos Para højeffektiv pumpe

Wilo Yonos Para 25/6 er kendetegnet ved lavt energiforbrug, støjsvag drift og intelligente automatiske funktioner. Den har et maksimalt strømforbrug på 0,44 A og en energieffektivitet på 0,20.

Maksimalt vandtryk: 6 bar, maks. vandtemperatur: 90 °C, flowhastighed: op til 3 m³/t.

Installation og mulige anvendelser

Takket være det kompakte design og de præmonterede kugleafspærringsventiler er integration i eksisterende varme-, køle- eller procesvarmesystemer problemfri. Termometre i frem- og returledningerne giver præcise temperaturaflæsninger til enhver tid, mens kontraventilen på fremløbsledningen forhindrer uønsket tilbagestrømning.

Ideel til nybyggeri og modernisering – i private, kommercielle og industrielle faciliteter.

Tekniske data

Tekniske data varmekredsfordeler

Version: DN25, 2 kredsløb
Mål (HxDxB): 193 × 137 × 552 mm
Vægt: 6,05 kg
Maks. driftstemperatur: 110 °C
Maks. driftstryk: 6 bar
Maks. effekt: 54 kW
Maks. flowhastighed: 2,3 m³/t
Tilslutning kedelside: 5/4" AG
Tilslutning varmekredsside: 6/4" IG

Version: DN25, 3 kredsløb
Mål (HxDxB): 193 × 140 × 862 mm
Vægt: 8,49 kg
Ydelses- og trykværdier som for et 2-kredssystem.

Tekniske data pumpegruppe

Pumpe: Wilo Yonos Para 25/6 SC
Effekt: 3–43 W
Akselafstand: 125 mm
Ventil KVS: 12 m³/t
Forbindelser ovenfor: 2 × 1" IG
Tilslutninger nedenfor: 2 × 1½" AG
Højde/Bredde/Dybde: 390 × 275 × 140 mm

Trevejs blandeventil
Servomotor: 8 Nm, ventilåbningstid: 124 s
Isolering: EPDM
Blå kugleventil med termometer (returløb), rød kugleventil med integreret kontraventil (fremløb)

Leveringsomfang

• Varmekredsmanifold DN25 efter eget valg
• 2 x GEMA pumpegruppe med trevejsblander
