Master V.3 PLUS/EU-i-3 PLUS Open Therm varmestyring til 3 blandede og ublandede varmekredse
PLUS-versionen med udvidede funktioner (se nedenfor). Det nye eModul giver fuld adgang til alle indstillingsparametre.
Et moderne og energieffektivt hus kræver flere alternative varmekilder. Men for at opnå reelle besparelser...
For at kunne kommunikere effektivt kræves et samlet system til styring af disse systemer. Styringsenhederne til varmesystemer fra firmaet MASTER
muliggøre kraftfuld og effektiv styring af et system med flere varmekilder (f.eks. solfangere og centralvarmekedler).
Denne integration reducerer energiforbruget. Brugen af styreenheder i systemet letter...
Betjening af alle enheder sparer tid og penge og sikrer omfattende varmekomfort.
Den seneste version understøtter nu også OpenTherm (OT)
OpenTherm (OT forkortet) er en protokol udviklet til styring af centralvarmesystemer ved hjælp af rumtermostater. OpenTherm bruger punkt-til-punkt-kommunikation, hvor termostaten typisk er master, og varmegeneratoren er slave. Multipunkt-til-punkt-kommunikation muliggør sammenkobling af flere enheder.
OpenTherm er producentuafhængig. En regulator fra producent A kan kommunikere med et varmesystem fra producent B.
En digital, tovejs dataudveksling finder sted mellem termostaten (master) og kedlen (slave). Det er muligt at sende statusrapporter og anmode om information mellem de to enheder. Den mest almindelige kommando vedrører dog kedeltemperaturstyring. Når kedlen modtager anmodningen om sætpunkttemperatur, begynder den at modulere (øge eller mindske varmeeffekten) for at nå og opretholde sætpunkttemperaturen. Rumtermostaten genberegner løbende kedeltemperaturen for at holde rumtemperaturen på sætpunktet. Dette resulterer i højere energieffektivitet.
Særlige funktioner:
- Kontinuerlig styring af tre blandeventiler
- Styring af varmtvandspumpe

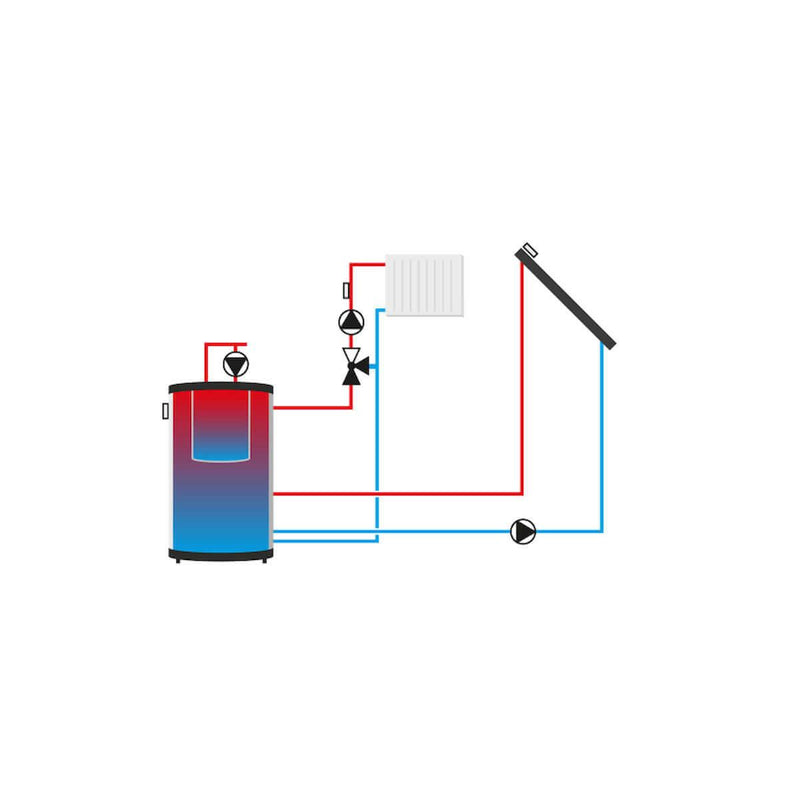

- understøtter et solenergisystem
- Sikkerhedsanordning til returtemperatur
- Vejr og ugentlig tidsplan
- overkommelig med solenergi-mere
- to konfigurerede potentialfrie udgange
- to konfigurerede spændingsudgange
- to konfigurerbare 0-10V udgange (PLUS-VERSION)
- Solpumpeudgang med PWM-signal (PLUS-VERSION)
- Kaskadetilslutning af 4 varmegeneratorer (PLUS-VERSION)
- Kommunikation mellem tre topunkts rumtermostater
- Kommunikation med en rumtermostat med RS-kommunikation
- Udvidelse af et EU-505- eller EU-WIFI-RS-modul
- Styring af to ekstra ventiler ved hjælp af ekstramoduler EU-I-1-M, EU-I-1, EU-i-1 WW
- Opdatering af programversionen via en USB-forbindelse
- OpenTherm (OT)
Tekniske data:
- Indstillingsområde for kedeltemperatur - fra 10 til 99°C
- Indstillingsområde for gulvtemperatur - fra 10 til 50°C
- Indstillingsområde for varmtvandstemperatur - 5 til 80°C
- Netspænding 230V/50Hz
- Nominel belastning af udgangene 0,5A
- 6,3A sikring
- Sensorernes temperaturbestandighed - fra -30 til 99°C
Udstyr

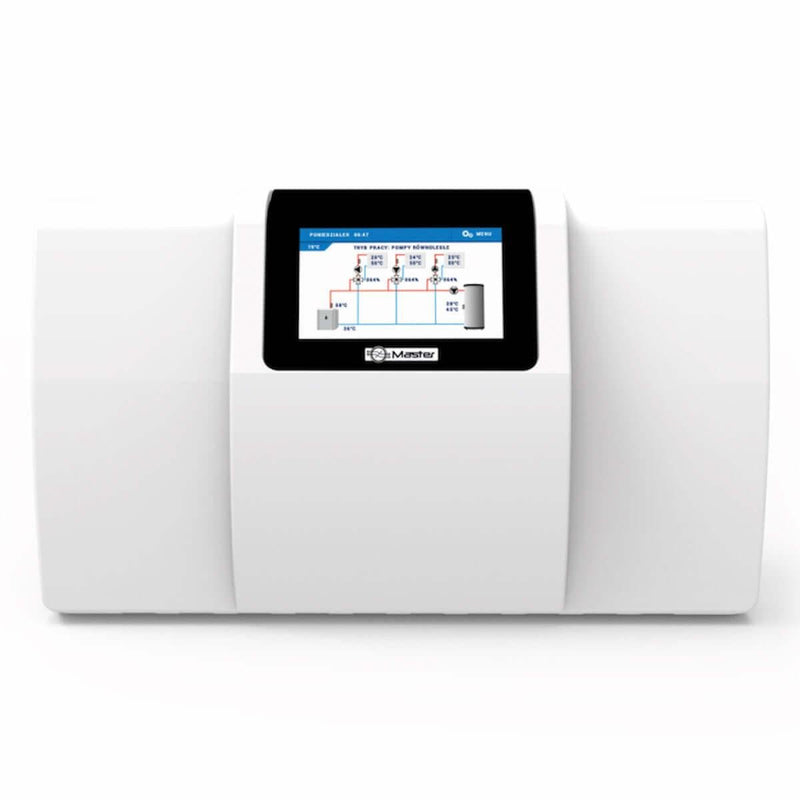

- LCD-skærm
- Kedeltemperaturføler
- Fremløbstemperaturføler
- Returtemperaturføler
- solsensor
- Udendørs sensor
- vægmontering
- Her anvendes sensorer af typen KTY 81-210 med en diameter på 5 mm.
Leveringsomfang:
- EU-i-3 PLUS styreenhed
- I alt 5 sensorer + 1 ekstern sensor
