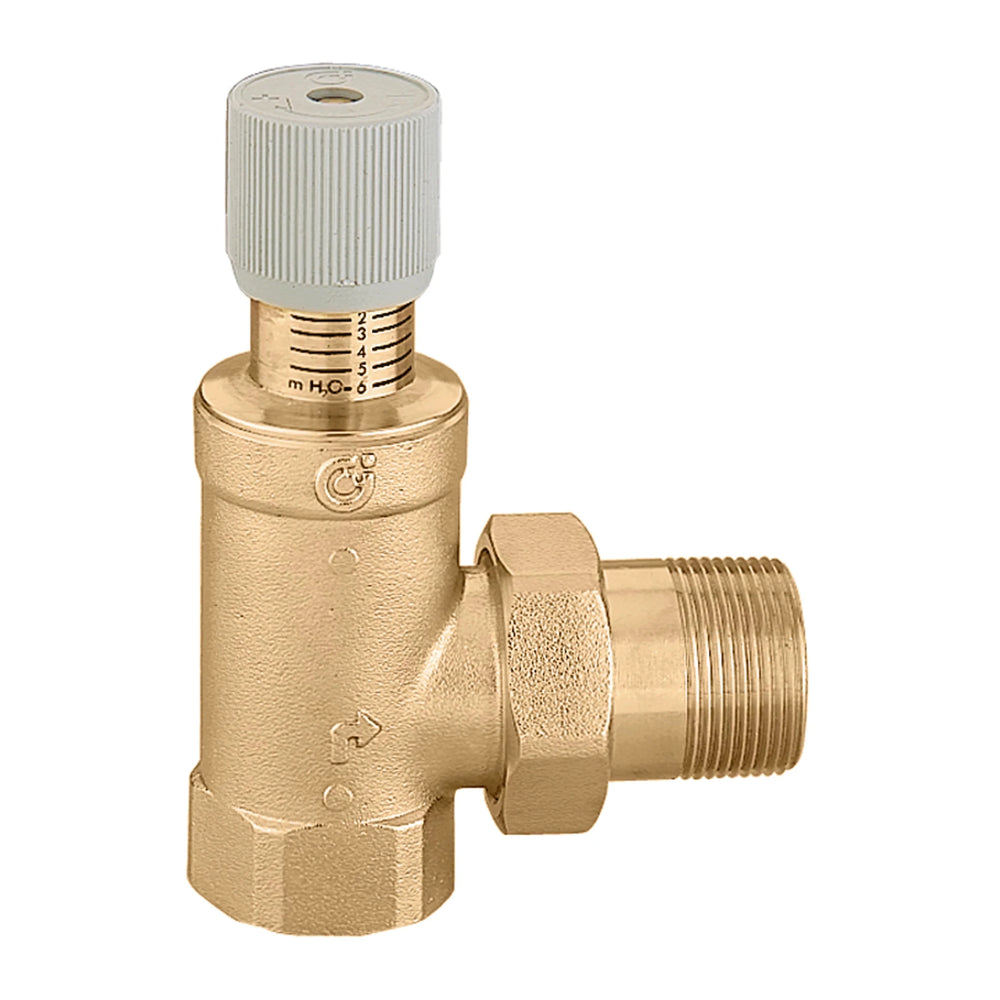

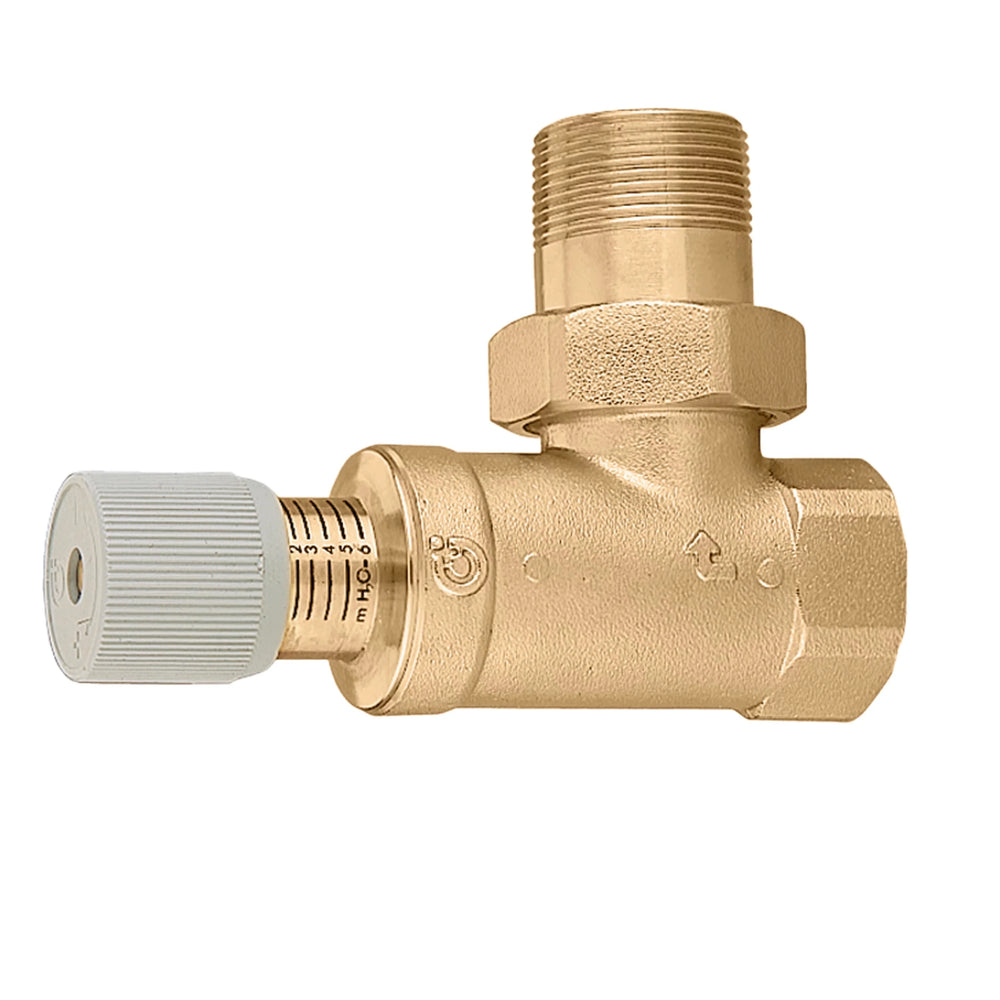

Justerbar differenstryk-overstrømningsventil med skala (indstillingsområde 1–6 mVS)
Produktoversigt
Denne justerbare differenstryk-overstrømningsventil sikrer konstante driftsforhold i varme- og kølekredse med varierende volumenstrømme. Den leder overskydende flow proportionalt tilbage i forhold til antallet af lukkede forbrugere og begrænser dermed det differenstryk, som pumpen genererer.
Tekniske egenskaber
Ventilen er designet til vand og glykolopløsninger med et maksimalt glykolindhold på 30% og et temperaturområde fra 0 til 110 °C. Det maksimale driftstryk er 10 bar; det justerbare indgrebstryk ligger mellem 10 og 60 kPa (1–6 mVS).
Materialer
Hus og spindel er lavet af messing EN 12165 CW617N, pakninger og O-ringe af EPDM samt pakninger til skruesamlinger af asbestfri NBR. Håndtag af ABS og fjeder af rustfrit stål sikrer lang levetid og modstandsdygtighed over for de almindelige driftsmedier.
Tilslutninger
Ventilen fås med gevindtilslutninger i henhold til ISO 228-1: 3/4” indvendigt gevind for udvendigt gevind med møtrik eller 1 1/4” indvendigt gevind for udvendigt gevind med møtrik. Valget af tilslutning afhænger af installationsstedet og anlæggets rørnet.
Funktionsmåde

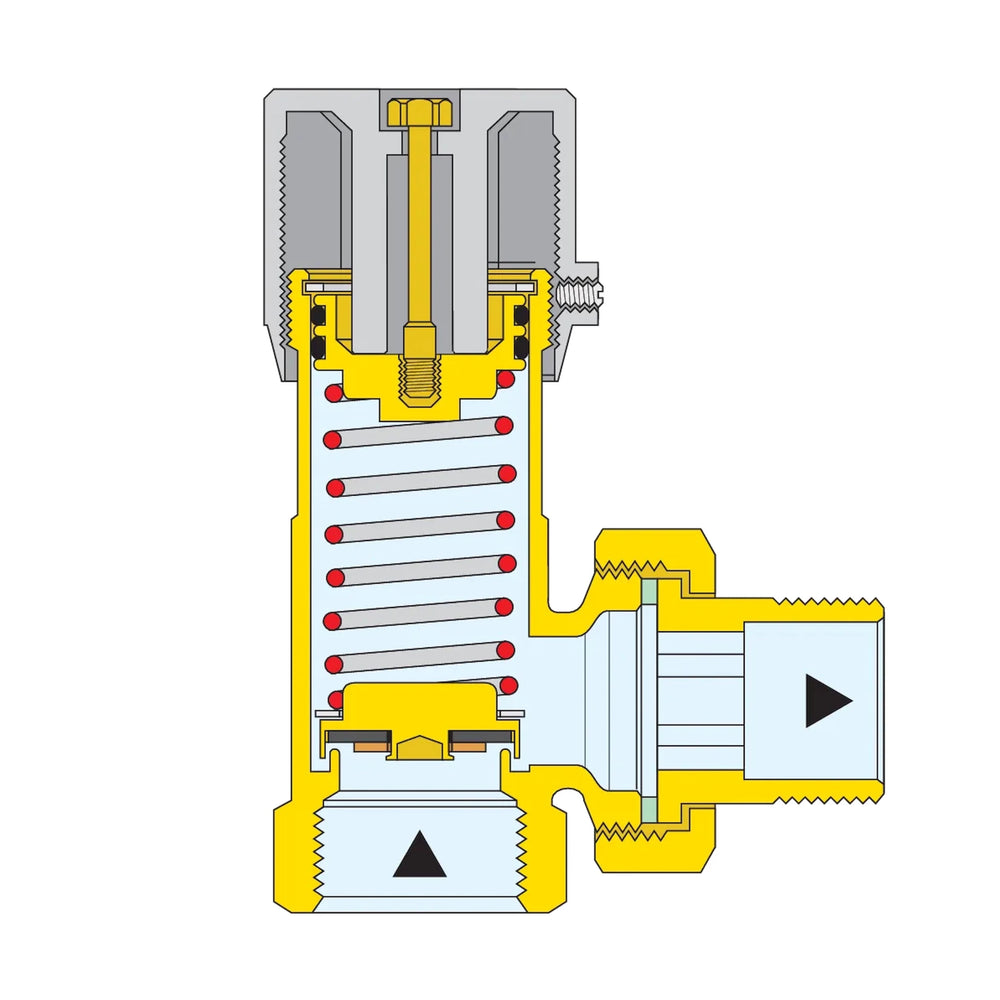

Ved at justere fjederkraften via håndhjulet ændres kraftbalancen på ventilen, og dermed indstilles indgrebstrykket. Ventilen åbner først, når differenstrykket overstiger kontrastfjederens kraft, hvorved en delstrøm ledes ind i bypasset, og trykket i den berørte sektion begrænses.
Drift af anlægget
Overstrømningsventilen holder pumpetrykket tæt på nominel værdi, selv når gennemstrømningen falder på grund af delvis lukning af 2-vejsventiler. Ved korrekt dimensioneret ventil holdes pumpen på sit nominelle driftspunkt under alle driftsforhold, f.eks. ved helt lukkede termostatventiler.
Monteringsvejledning
Ventilen bør monteres et sted, hvor differenstrykket er repræsentativt for den sektion, der skal reguleres, og hvor der er sikret en uforstyrret bypass. Vær opmærksom på korrekte tætningsflader og passende gevind, og installer et forfilter for at holde fremmedlegemer væk fra ventilen.
Vedligeholdelse og driftssikkerhed
Regelmæssig visuel inspektion og om nødvendigt rengøring af ventilområdet og tætningerne forlænger levetiden. Fjederen og tætningerne bør kontrolleres ved længere stilstandsperioder eller efter længere driftsperioder og udskiftes ved slitage.
Fordele og typiske anvendelsesområder
Ventilen tilbyder pålidelig trykbegrænsning, nem indstilling via skala og robust konstruktion til daglig drift i varme, køling og industri. Typiske anvendelsesområder er systemer med mange termostat- eller motoriserede 2-vejsventiler, retur- og fordelingsledninger samt pumpestyringskredsløb.
Tekniske data
- Maksimalt arbejdstryk: 10 bar
- Middel temperaturområde: 0–110 °C
- Maksimal glykolandel: 30 %
- Medium: Vand, glykolblandinger
- Indstilling: 10–60 kPa (1–6 m vp)
- Tilslutninger:
- 3/4” IG (ISO 228-1) for AG med forskruning
- eller
- 1 1/4” IG (ISO 228-1) for AG med forskruning
