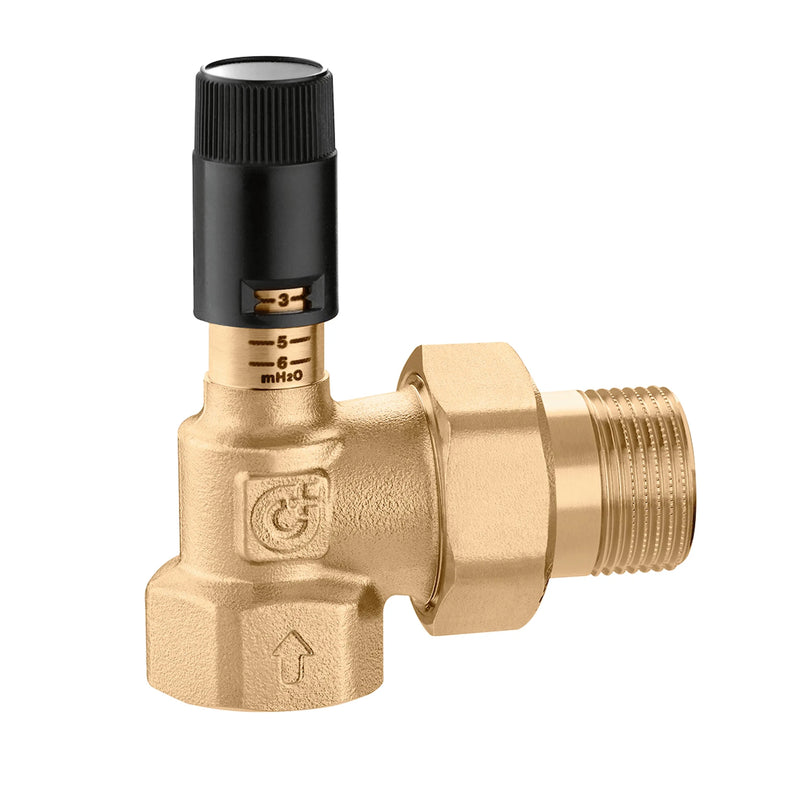

Differenstrykoverløbsventil — justerbar med skala

Tekniske data

Maksimalt driftstryk: 10 bar. Gennemsnitligt temperaturområde: 0–100 °C. Maksimalt glykolindhold: 30 %. Medium: Vand og glykoloplosninger.

fungere

Differenstrykbypassventilen sikrer kontrolleret tilbageføring af flowhastigheder i systemer med svingende forbrugertilstande. Den begrænser det differenstryk, der genereres af pumpen, og returnerer overskydende volumen proportionalt med antallet af lukkede forbrugere.

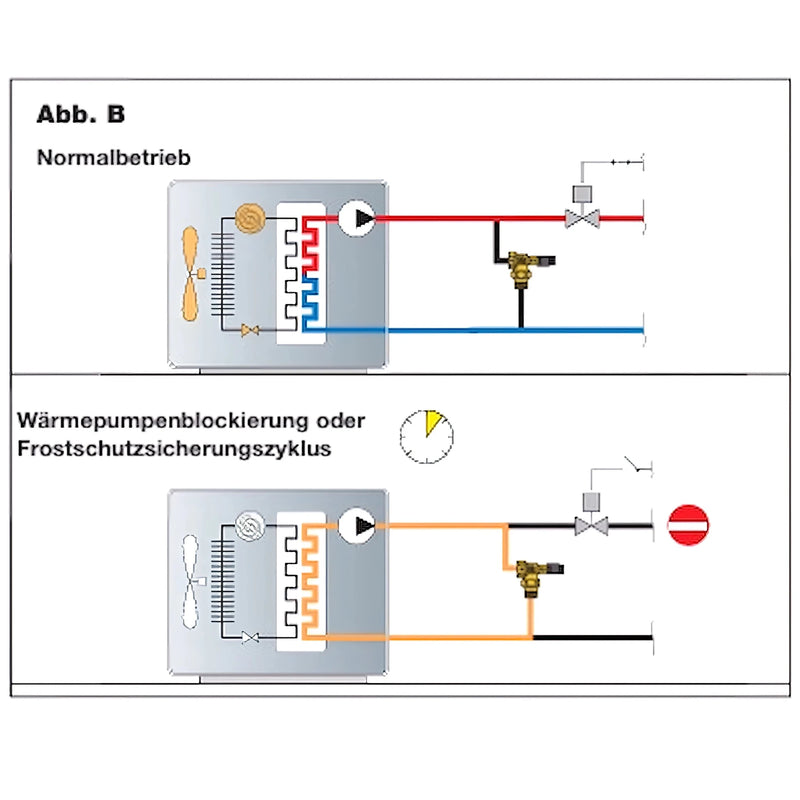

Især i systemer med varmepumper eller hastighedsstyrede cirkulationspumper sikrer ventilen den nødvendige minimumsstrømningshastighed for maskinens korrekte drift og for at forhindre funktionsfejl og overophedning.

Justerbarhed og betjening

Den trinløse justering via den synlige skala muliggør præcis tilpasning til systemets beregnede trykforhold. Ved idriftsættelse bør indstillingen foretages på baggrund af pumpens karakteristikkurve og den ønskede differenstrykgrænse.

Finjustering under drift muliggør optimering af systemets adfærd under skiftende belastninger; log indstillinger til senere kontrolmålinger.

Fordele

Beskyttelse af pumpe og styrekomponenter ved at begrænse det maksimale differenstryk, reducere støjniveauer og en længere systemlevetid. Mere stabile hydrauliske forhold forbedrer styreadfærd og effektivitet.

Monterings- og vedligeholdelsesinstruktioner

Ventilen skal installeres på en passende plads i returledningen, tilgængelig for inspektion og justering. En si før ventilen øger driftssikkerheden og reducerer slid.

Regelmæssige visuelle og funktionelle inspektioner samt kontrol af glykolindhold og tætninger anbefales. I tilfælde af frost skal der træffes passende beskyttelsesforanstaltninger.

Anvendelsesområder

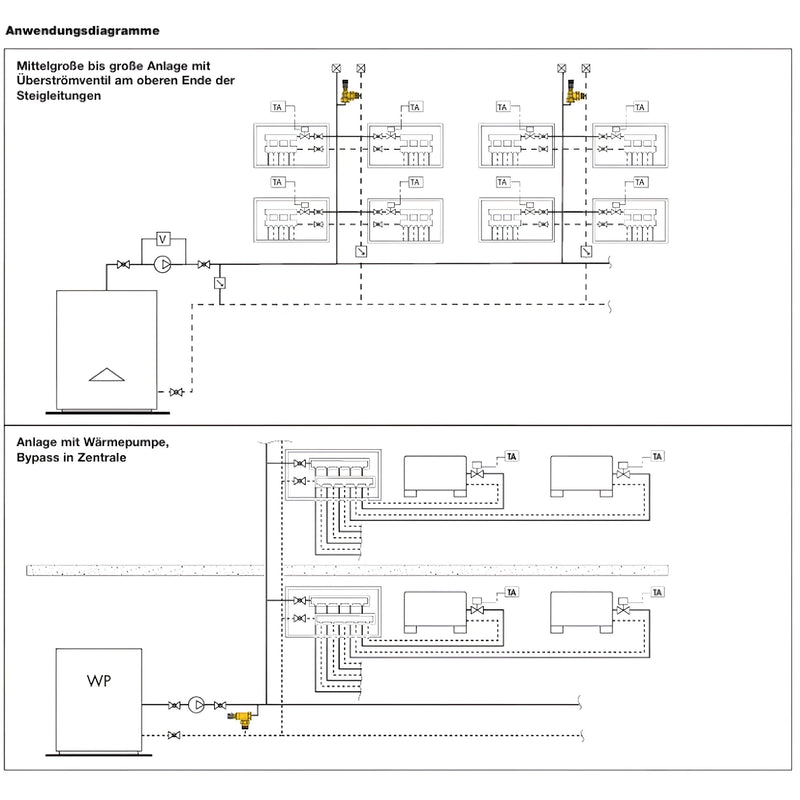

Velegnet til varme-, køle- og varmepumpesystemer med variable flowhastigheder. Særligt nyttig i systemer med flere forbrugere, aktuatorer eller hastighedsstyrede pumper for at sikre minimal flow- og trykbegrænsning.

Tekniske data

• Maksimalt arbejdstryk: 10 bar
• Mediumtemperaturområde: 0–100 °C
• Maksimalt glykolindhold: 30%
• Midler: Vand, glykolopløsninger
• Indstilling: 10–60 kPa (1–6 m) w.s. )

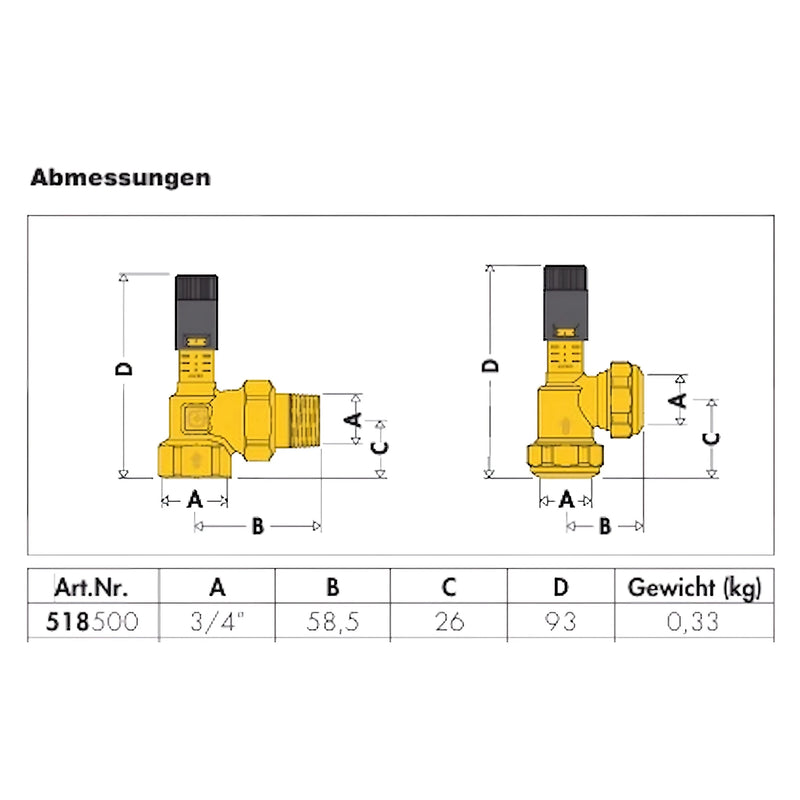

• Forbindelser:
  • 3/4” indvendig gevind (ISO 228-1) til udvendig gevind med skruetilslutning
