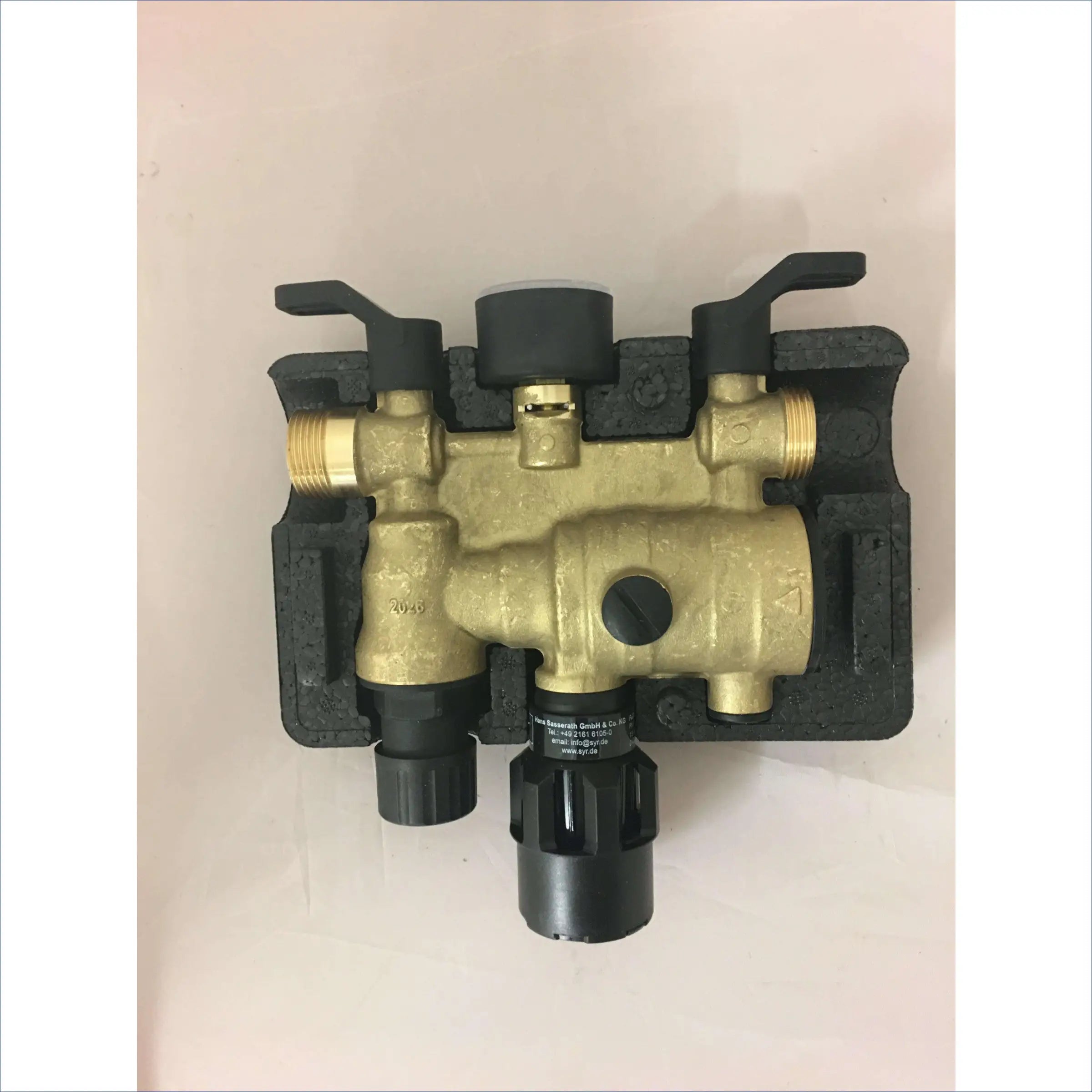

Automatisk varmepåfyldningsventil, påfyldningskombination DN20 ¾" BA 6628 plus

Den automatiske varmepåfyldningsventil er designet til automatisk påfyldning af lukkede varmesystemer. Den inkluderer en trykreducerer, et trykmåler og en separator til BA-systemet.

Denne påfyldningsventil bruges til automatisk påfyldning og genopfyldning af varmtvandsanlæg i henhold til DIN EN 12828. I henhold til DIN EN1717 er den permanent forbundet til drikkevandsrøret.

Hvis forsyningstrykket falder til under varmesystemets tryk under påfyldningsprocessen, forhindrer BA-systemseparatoren (godkendt til og med væskekategori 4), der er indbygget i påfyldningsventilen, at varmtvandet strømmer tilbage i drikkevandsledningen. Varmtvand, der indeholder inhibitorer (korrosions- og frostbeskyttelsesmidler), kan også tilsluttes permanent til drikkevandssystemet via påfyldningsventilen, hvilket eliminerer behovet for den tidligere nødvendige slangetilslutning.

Efter påfyldningsprocessen er afsluttet, skal afspærringsventilen på påfyldningsventilen lukkes igen af sikkerhedsmæssige årsager.

• medium	drikkevand
  Forbindelsesstørrelse	DN20
  Indløbstryk	maks. 10 bar
  Udløbstryk	1,5 - 4 bar
  Fabriksindstilling	1,5 bar
  Fyldningskapacitet	1,35 m3/t ved 1,5 bar Δp
  Driftstemperaturindgang	maks. 30 °C (indgangsside)
  Driftstemperaturudgang	maks. 65ºC (udgangsside)
  Installationsposition	vandret, tragtforbindelse nedad

*Tekniske ændringer forbeholdes | Billeder kan variere
