Opvarmning af patroner EJK Maxi Mr St med skifteboks og teknisk tabel

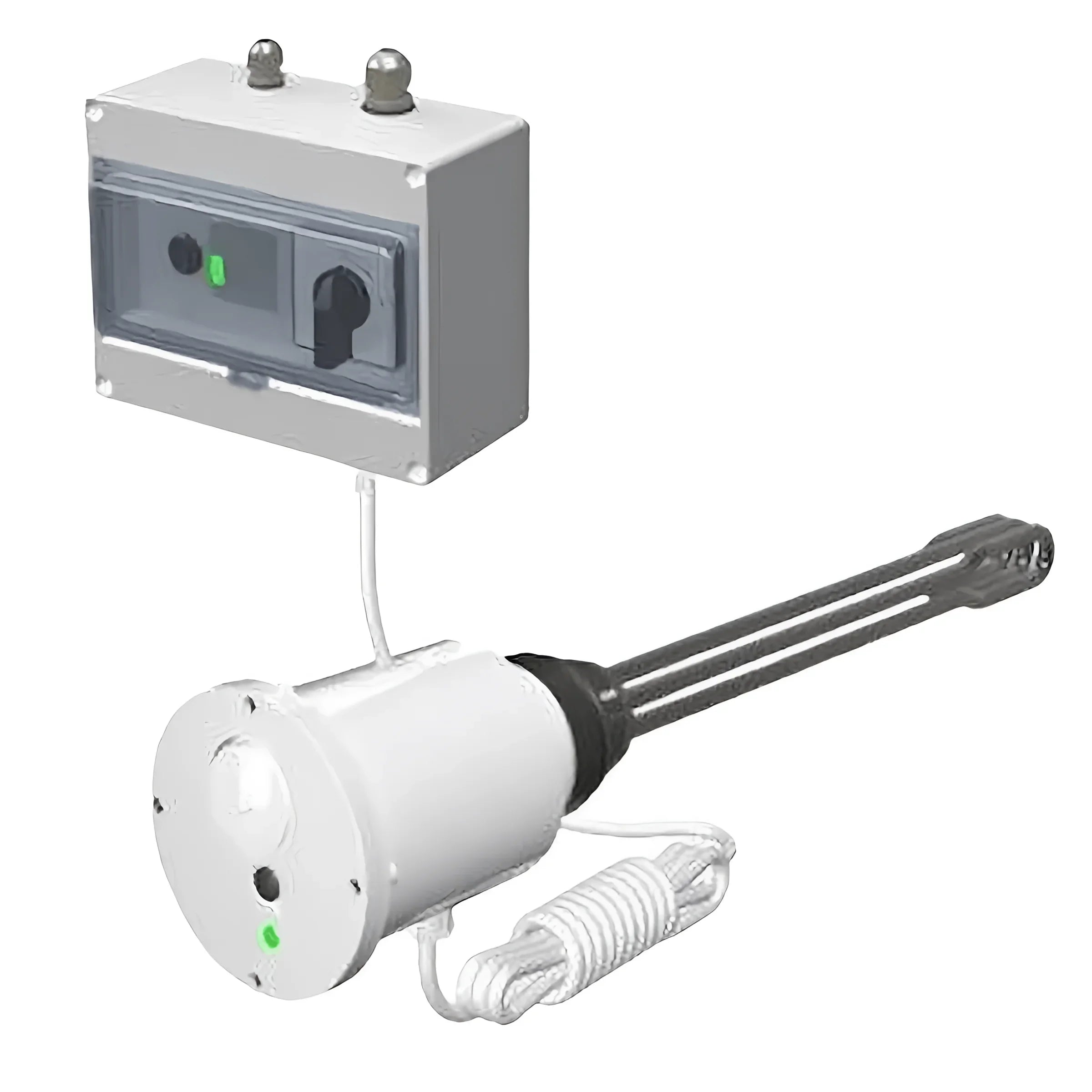

Varmepatroner EJK maxi MR ST – Det perfekte supplement til varme- og solcelleanlæg

EJK maxi MR ST-serien af patronvarmere kombinerer funktionalitet, effektivitet og fleksibilitet. Disse innovative enheder består af et kraftigt varmeelement og en elektrisk fordeler, der inkluderer både en modulær kontaktor og en praktisk 3-trins knastkontakt. Dette gør dem til en ideel løsning til forskellige varmesystemer, især i kombination med solcelleanlæg og varmepumper.

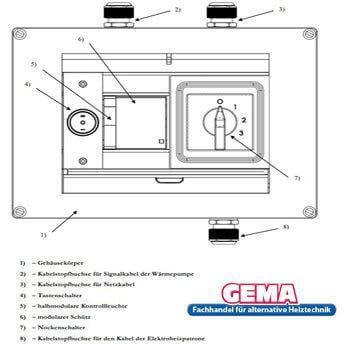

Modulær kontaktor til fleksibel energiforsyning

En central funktion ved varmepatronerne er den integrerede modulære kontaktor. Dette muliggør direkte tilslutning til eksterne energikilder, såsom varmepumper. Varmepumpens automatisering sikrer optimal styring af varmepatronen for at maksimere effektiviteten og energiforbruget. Denne innovative løsning muliggør problemfri drift i hele varmeinstallationen uden behov for yderligere manuel indgriben.

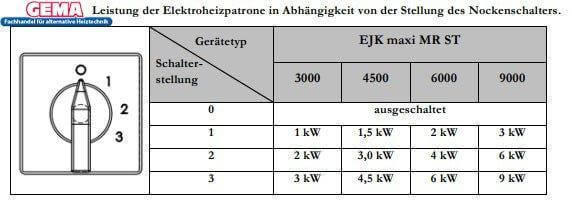

3-trins kamkontakt til individuel effektstyring

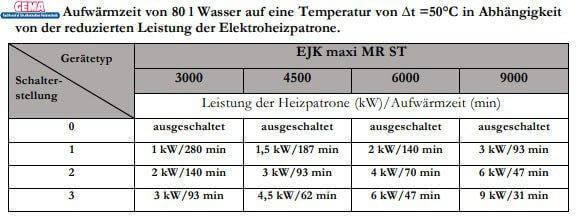

Den integrerede 3-trins kamkontakt muliggør nem og fleksibel regulering af varmepatronens effekt. Dette er især nyttigt ved skiftende behov, f.eks. ved brug af et solcelleanlæg. Brugeren kan manuelt justere effektniveauet for at reducere strømforbruget og dermed forbedre effektiviteten i perioder med begrænset solenergi, f.eks. på overskyede dage.

Ved hjælp af kamkontakten er det muligt at indstille varmepatronen til en brøkdel af dens maksimale effekt, hvilket ikke kun sparer energi, men også tager højde for strømforbruget fra andre husholdningsapparater.

Perfekt supplement til solcelleanlæg

EJK maxi MR ST varmepatronerne er specielt designet til at supplere eksisterende solcelleanlæg. Manuel effektjustering giver brugerne mulighed for optimalt at afbalancere forbruget af genereret solenergi og sikre, at overskydende elektricitet udnyttes klogt. Systemets fleksibilitet gør det muligt at gøre hele varmesystemet mere effektivt, samtidig med at afhængigheden af eksterne strømkilder reduceres.

Alsidige anvendelser

Disse varmepatroner er velegnede til vandopvarmning i både åbne og lukkede metaltanke samt i emaljerede varmtvandsbeholdere. De kan også nemt bruges i buffertanke uden indvendig belægning. Et korrosionsbestandigt design med magnesium- eller påtrykte strømanoder sikrer, at varmeelementet modstår elektriske potentialforskelle og dermed sikrer en lang levetid.

Takket være deres alsidighed anvendes varmepatronerne i EJK maxi MR ST-serien også i MDC-varmemoduler fra ZUG Elektromet og kan nemt integreres i centralvarmesystemer.

Robuste materialer og holdbar konstruktion

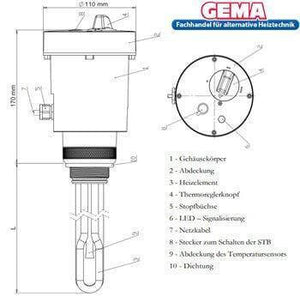

Varmeelementerne i patronvarmerne er placeret i et specialdesignet metalhoved og er lavet af robuste rustfri stållegeringer. Disse materialer tilbyder høj modstandsdygtighed over for korrosion og slid, selv i kontakt med vand fra føde- eller buffertanke. Et jordforbindelseskoncept sikrer også kompatibilitet med katodiske beskyttelsessystemer, hvilket giver langvarig beskyttelse af både patronvarmeren og tanken.

Det innovative design af disse varmepatroner er kendetegnet ved en omhyggelig konstruktion, der sikrer systemets elektrokemiske beskyttelse. Dette øger både korrosionsbestandigheden og forlænger levetiden for de installerede magnesiumanoder.

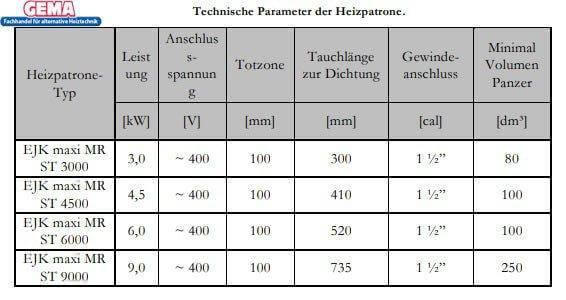

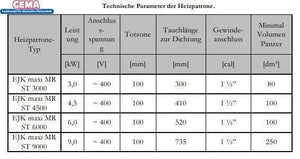

Tekniske data for varmepatronen

• Effekt: 9 kW
• Tilslutningsspænding: 400 V
• Ikke-opvarmet område: 100 mm
• Nedsænkningslængde til forsegling: 735 mm
• Gevindforbindelse: 1 1/2"
• Minimum lagervolumen: 250 dm³

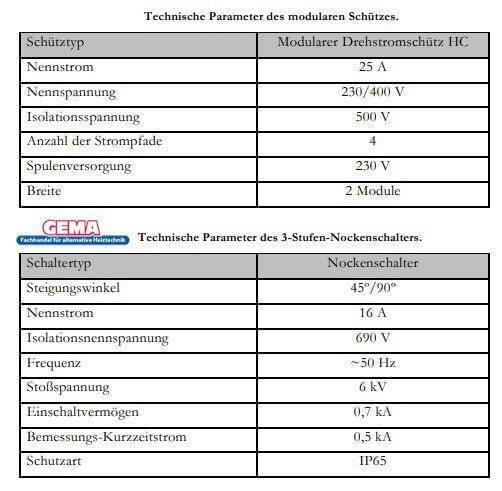

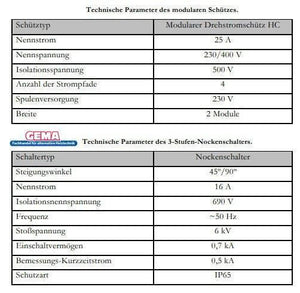

Tekniske data for den modulære kontaktor

• Nominel strøm: 25 A
• Nominel spænding: 234/400 V
• Isolationsspænding: 500 V
• Antal strømstier: 4
• Spoleforsyning: 230 V
• Bredde: 2 moduler

Tekniske data for 3-trins kamafbryderen

• Hældningsvinkel: 45°/90°
• Nominel strøm: 16 A
• Isolationsspænding: 690 V
• Frekvens: 50 Hz
• Stødspænding: 6 kV
• Making kapacitet: 0,7 kA
• Nominel korttidsstrøm: 0,5 kA
• Beskyttelsesklasse: IP65

Konklusion: Effektivitet møder fleksibilitet

EJK maxi MR ST-serien af patronvarmere tilbyder en pålidelig, alsidig og effektiv løsning til vandopvarmning i en bred vifte af anvendelser. Kombineret med solcelleanlæg og varmepumper muliggør de optimal udnyttelse af vedvarende energi. Takket være robuste materialer, innovative funktioner som effektregulering og deres sofistikerede design er disse patronvarmere en investering i bæredygtighed og langsigtet effektivitet.

Leveringsomfang

• 1 x 9 kW modulært varmeelement
• Monteringsvejledning

Download

• Betjeningsvejledning
