Dzeramā ūdens tvertne Karstā ūdens tvertne ar sildelementu

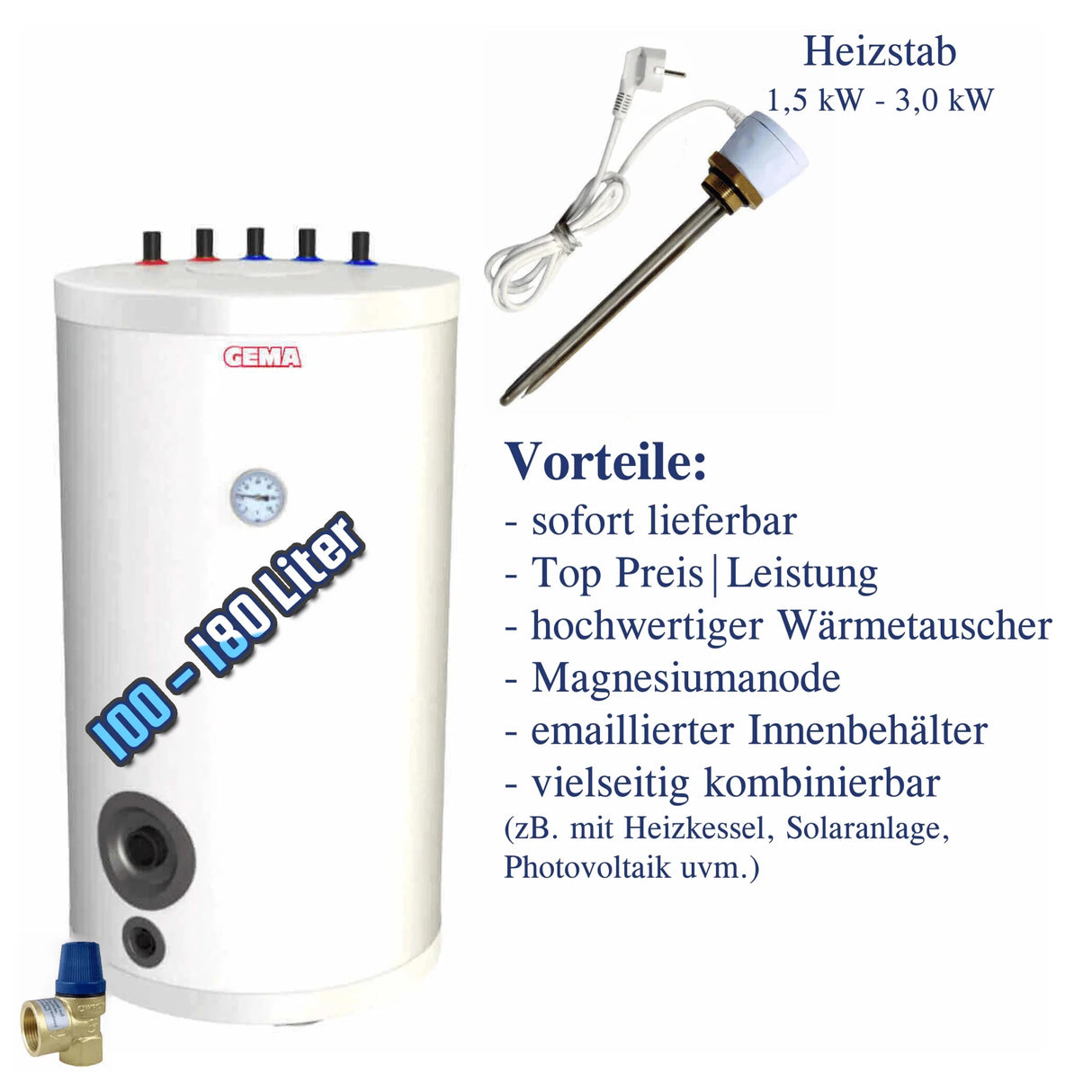

GEMA karstā ūdens uzglabāšanas tvertne mājsaimniecības karstajam ūdenim ar 1 siltummaini (100–180 litri)

Efektīva karstā ūdens sildīšana

GEMA karstā ūdens uzglabāšanas tvertne ar integrētu siltummaini piedāvā centralizētu risinājumu drošai un efektīvai karstā ūdens sildīšanai mājsaimniecībā. Iekšējais siltummaiņa bloks izmanto enerģiju no saules siltumsistēmas vai siltumu no katla, tādējādi nodrošinot pastāvīgi augstu karstā ūdens komforta līmeni.

Apvienojot to ar fotoelektrisko sistēmu un papildu sildelementu, enerģijas ieguvi var vēl vairāk palielināt. Tas ļauj jums baudīt neatkarīgu, videi draudzīgu karstā ūdens sagatavošanu pat dienās ar vāju saules gaismu.

Korozijas aizsardzība un izturība

Lai nodrošinātu ilgstošu un bezproblēmu darbību, uzglabāšanas tvertnes iekšpuse ir izklāta ar augstas kvalitātes emalju. Turklāt liela izmēra magnija aizsardzības anods aizsargā metālu no korozijas un ievērojami pagarina tā kalpošanas laiku.

Cietā poliuretāna putu (PUR) izolācija samazina siltuma zudumus un uztur zemas enerģijas izmaksas. Pat maksimālā uzglabāšanas slodzē līdz 95 °C materiāls darbojas uzticami un saglabā izmēru stabilitāti.

Elastība un savienojamības iespējas

Karstā ūdens uzglabāšanas tvertnei ir visi standarta savienojumi: apkure un atgaita, karstā ūdens padeve un atgaita, kā arī cirkulācija ar ¾ collu ārējo vītni. Lai integrētu citus siltuma avotus, var uzstādīt papildu savienojumu 1 ½ collu elektriskajam sildelementam.

Šī sistēma ir saderīga ar cietā kurināmā, malkas, granulu un kombinētajiem katliem, kā arī saules siltumenerģijas sistēmām. Tas padara to daudzpusīgu un ļauj to elastīgi pielāgot esošajām apkures koncepcijām.

Tehniskie dati un modeļu varianti

Uzglabāšanas ietilpība ir no 100 līdz 180 litriem un droši sedz mazu un vidēja lieluma mājsaimniecību karstā ūdens vajadzības. Siltummaiņa virsmas laukums ir no 1,2 līdz 1,67 m² atkarībā no modeļa, un siltummaiņa tilpums ir no 5,3 līdz 7,8 litriem.

Maksimālais darba spiediens uzglabāšanas tvertnei un siltummainim ir 6 bāri, maksimālā temperatūra uzglabāšanas tvertnē ir 95 °C un siltummainī 100 °C. Siltuma zudumi ir no 28 līdz 42 vatiem atkarībā no tilpuma.

Izmēri un svars:

– 100 litri: Ø 625 × 770 mm, tukšs 64 kg
– 120 litri: Ø 565 × 1045 mm, tukšs 71 kg
– 150 litri: Ø 625 × 980 mm, tukšs 76 kg
– 180 litri: Ø 715 × 1030 mm, tukšs 88 kg

Elektriskā sildelementa modernizēšana

Papildu apkures vajadzībām var uzstādīt 1,5 kW, 2,0 kW vai 3,0 kW sildelementu. Visām versijām ir temperatūras regulators (23–75 °C), drošības ierobežotājs (85 °C), un tās darbojas ar IP44 aizsardzības klasi.

Elektriski izolētais dizains ar plastmasas korpusu un temperatūras stabilizētu sakausējumu (825 sakausējums) garantē augstu aizsardzību pret koroziju. Sildelementi darbojas ar vienu fāzi (230 V/16 A) un nodrošina elastīgu atbalstu pēc nepieciešamības.

Tehniskās specifikācijas 100 litru uzglabāšanai

• Tilpums: 100 litri
• Siltummaiņa virsmas laukums: 1,2 m²
• Siltummaiņa tilpums: 5,27 litri
• Apkures turpgaitas un atgaitas savienojumi: 3/4" AG
• Karstā ūdens padeves un atgaitas savienojumi: 3/4" AG
• Cirkulācijas pieslēgums: 3/4" AG
• Magnija anoda savienojums: 1 1/4" IG
• Elektriskās apkures pieslēgums: 1 1/2" IG
• Siltumizolācija: poliuretāna putas (PUR)
• Uzglabāšanas tvertnes maksimālā darba temperatūra: 95 °C
• Uzglabāšanas tvertnes/siltummaiņa maksimālais darba spiediens: 6 bāri
• Maks.Siltummaiņa darba temperatūra: 100 °C
• Zaudējumi: 28 vati
• Izmēri ar izolāciju (diametrs x augstums): 625 x 770 mm
• Svars (tukš): 64 kg

Tehniskās specifikācijas 120 litri

• Apjoms: 120 litri
• Siltummaiņa virsmas laukums: 1,4 m²
• Siltummaiņa tilpums: 6,1 litri
• Apkures turpgaitas un atgaitas savienojumi: 3/4" AG
• Karstā ūdens padeves un atgaitas savienojumi: 3/4" AG
• Cirkulācijas pieslēgums: 3/4" AG
• Magnija anoda savienojums: 1 1/4" IG
• Elektriskās apkures pieslēgums: 1 1/2" IG
• Siltumizolācija: poliuretāna putas (PUR)
• Uzglabāšanas tvertnes maksimālā darba temperatūra: 95 °C
• Uzglabāšanas tvertnes/siltummaiņa maksimālais darba spiediens: 6 bāri
• Siltummaiņa maksimālā darba temperatūra 100 °C
• Zaudējumi: 32 vati
• Izmēri ar izolāciju (diametrs x augstums): 565 x 1045 mm
• Svars (tukš): 71 kg

Tehniskās specifikācijas 150 litri

• apjoms: 150 litri
• Siltummaiņa virsmas laukums: 1,4 m²
• Siltummaiņa tilpums: 6,1 litri
• Apkures turpgaitas un atgaitas savienojumi: 3/4" AG
• Karstā ūdens padeves un atgaitas savienojumi: 3/4" AG
• Cirkulācijas pieslēgums: 3/4" AG
• Magnija anoda savienojums: 1 1/4" IG
• Elektriskās apkures pieslēgums: 1 1/2" IG
• Siltumizolācija: poliuretāna putas (PUR)
• Uzglabāšanas tvertnes maksimālā darba temperatūra: 95 °C
• Uzglabāšanas tvertnes/siltummaiņa maksimālais darba spiediens: 6 bāri
• Siltummaiņa maksimālā darba temperatūra 100 °C
• Zaudējumi: 36 vati
• Uzglabāšanas tvertnes iekšējais diametrs: 510 mm
• Izmēri ar izolāciju (diametrs x augstums): 625 x 980 mm
• Svars (tukš): 76 kg

Tehniskās specifikācijas 180 litri

• Tilpums: 183 litri
• Siltummaiņa virsmas laukums: 1,67 m²
• Siltummaiņa tilpums: 7,8 litri
• Apkures turpgaitas un atgaitas savienojumi: 3/4" AG
• Karstā ūdens padeves un atgaitas savienojumi: 3/4" AG
• Cirkulācijas pieslēgums: 3/4" AG
• Magnija anoda savienojums: 1 1/4" IG
• Elektriskās apkures pieslēgums: 1 1/2" IG
• Siltumizolācija: poliuretāna putas (PUR)
• Uzglabāšanas tvertnes maksimālā darba temperatūra: 95 °C
• Uzglabāšanas tvertnes/siltummaiņa maksimālais darba spiediens: 6 bāri
• Siltummaiņa maksimālā darba temperatūra 100 °C
• Zaudējumi: 42 vati
• Uzglabāšanas tvertnes iekšējais diametrs: 715 mm
• Izmēri ar izolāciju (diametrs x augstums): 715 x 1030 mm
• Svars (tukš): 88 kg

Sildelementa tehniskie dati 1,5 kW

• Sildīšanas jauda: 1,5 kW
• Temperatūras diapazons: 5–75 °C
• Ieslēgšanas histerēze: 7–10 °C
• Uzstādīšanas garums: 300 mm
• Neapsildāms garums: 70 mm
• Drošības temperatūras ierobežotājs: 93°C
• Savienojums: 1 1/2" ārējā vītne
• Maksimālais darba spiediens: 10 bāri
• Aizsardzības klase: IPX4
• Apkures spoles materiāls: 825 sakausējums
• Korpusa materiāls: plastmasa, balta
• Barošanas avots: 230 V/16 A, vienfāzes
• Savienojuma kabelis: 1,5 metri ar Schuko spraudni

Sildelementa tehniskie dati 2,0 kW

• Sildīšanas jauda: 2 kW
• Temperatūras kontrole: 5–75 °C
• Ieslēgšanas histerēze: 7–10 °C
• Uzstādīšanas garums: 300 mm
• Neapsildāms garums: 70 mm
• Drošības temperatūras ierobežotājs: 93°C
• Savienojums: 1 1/2" ārējā vītne
• Aizsardzības klase: IPX4
• Maks.Darba spiediens: 10 bāri
• Ārējā apvalka materiāls: plastmasa, balta
• Apkures spoles materiāls: 825 sakausējums
• Barošanas avots: vienfāzes 230 V/16 A
• Kabeļa garums: 1,5 metri ar Schuko spraudni

Tehniskie dati Sildelements 3,0 kW

• Sildīšanas jauda: 3 kW
• Temperatūras iestatījums: no 5°C līdz 75°C
• Ieslēgšanas histerēze: 7–10 °C
• Uzstādīšanas garums: 420 mm
• Neapsildāms garums: 100 mm
• Drošības temperatūras ierobežotājs: 93°C
• Savienojums: 1 1/2" AG
• Barošanas avots: 400 V
• Aizsardzības klase: IPX4
• Maksimālais darba spiediens: 10 bāri
• Apkures spoles materiāls: 825 sakausējums

Piegādes apjoms

– GEMA karstā ūdens uzglabāšanas tvertne ar siltummaini un izolāciju
– Membrānas drošības vārsts
– Lietošanas un apkopes instrukcijas
– Pēc izvēles: Selfa elektriskais sildelements
