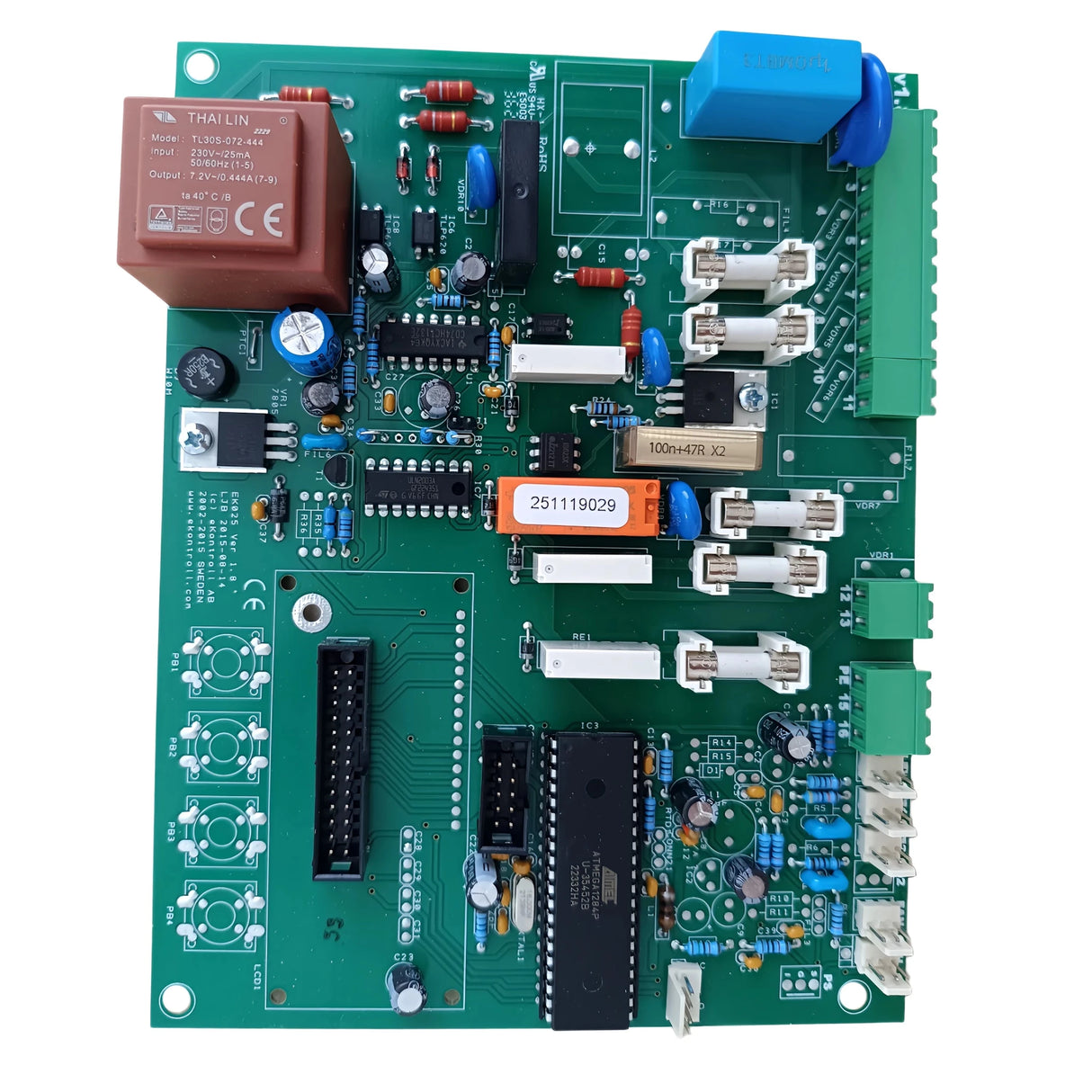

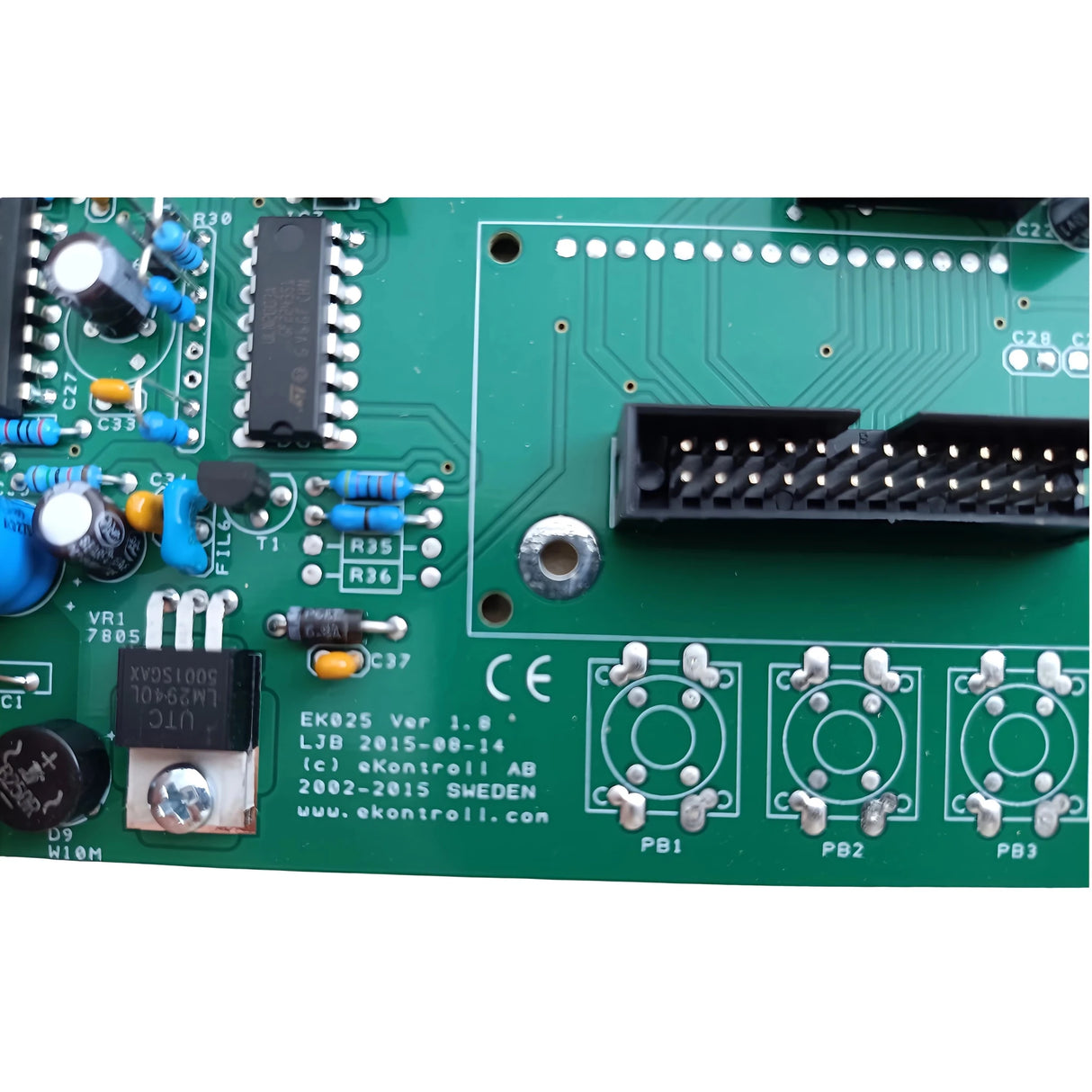

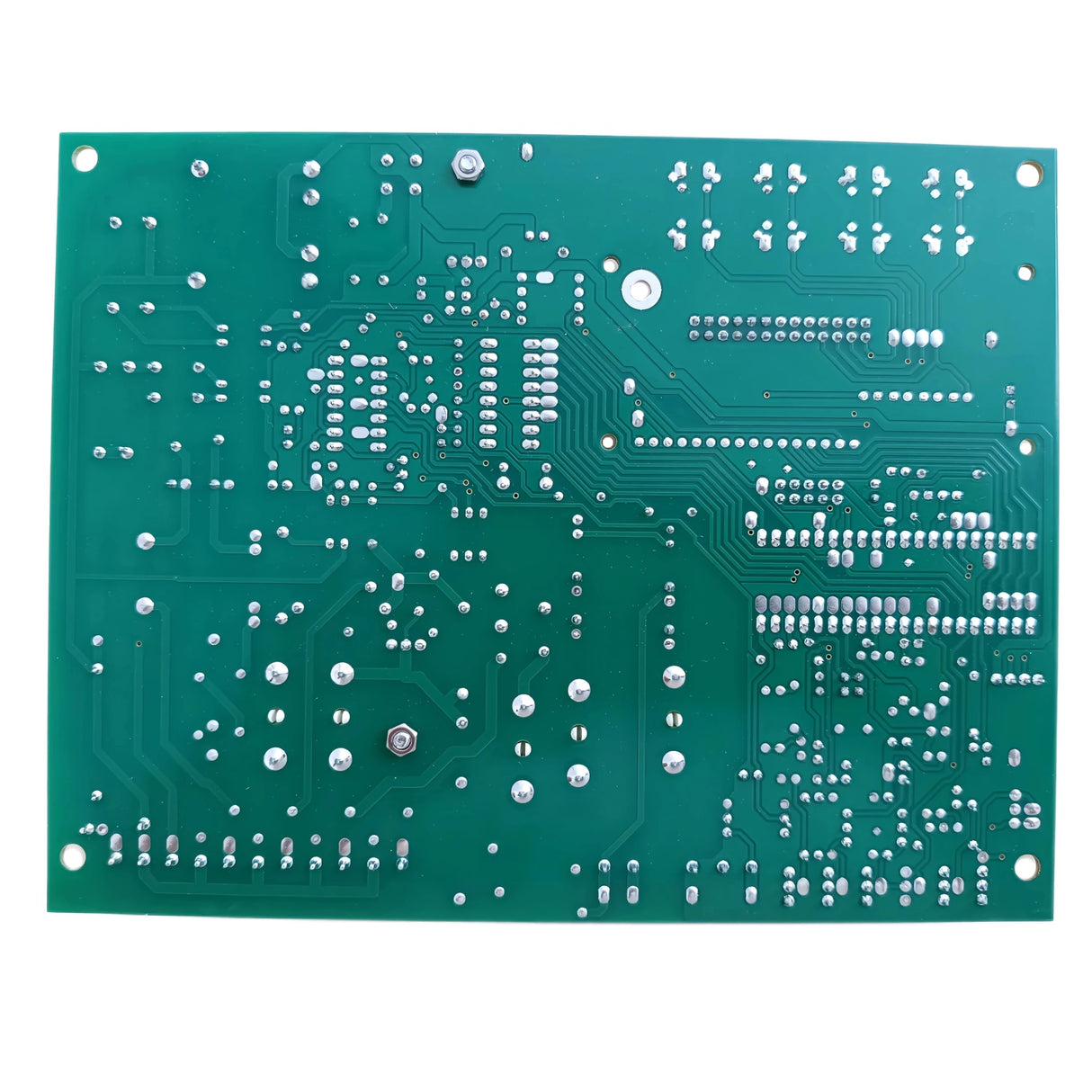

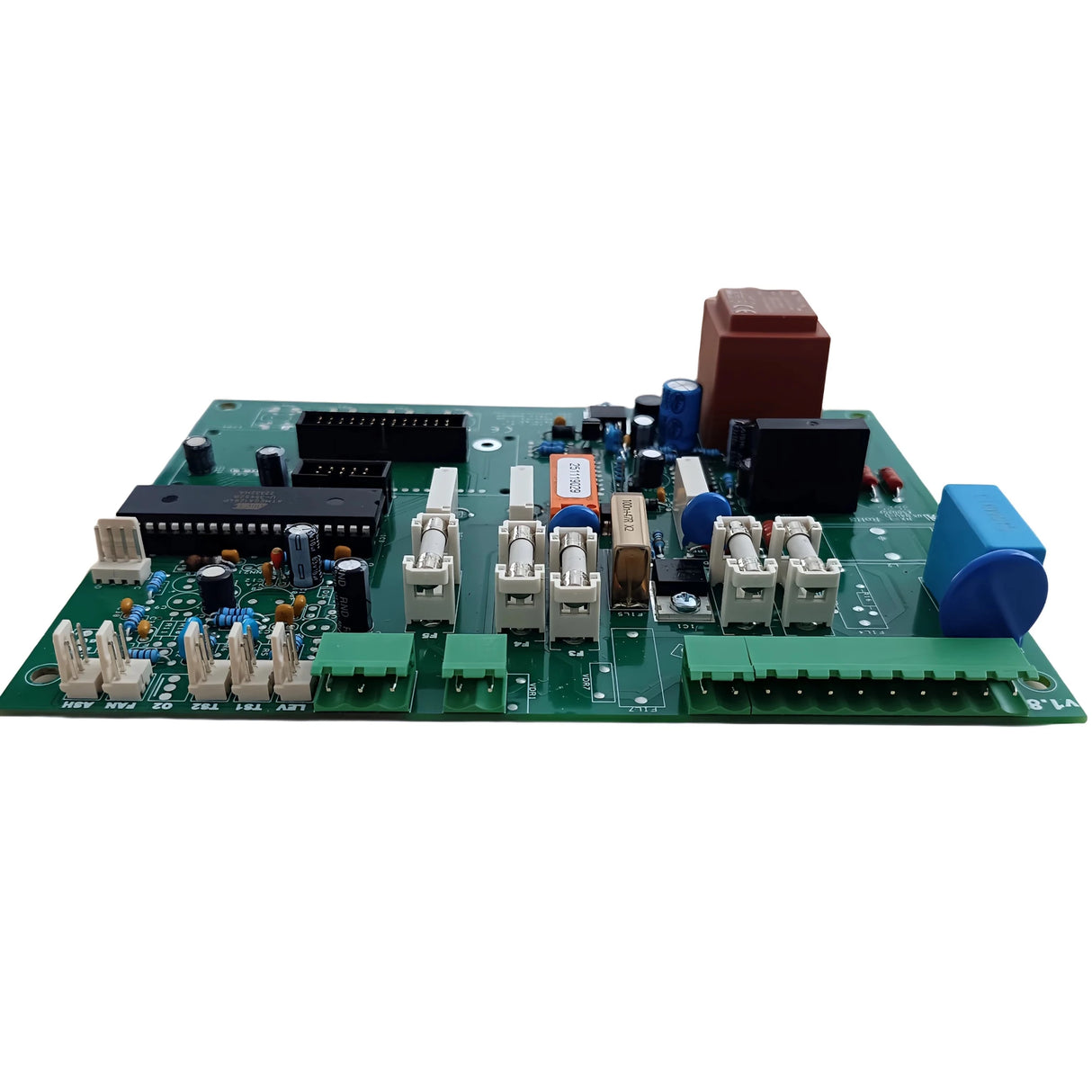

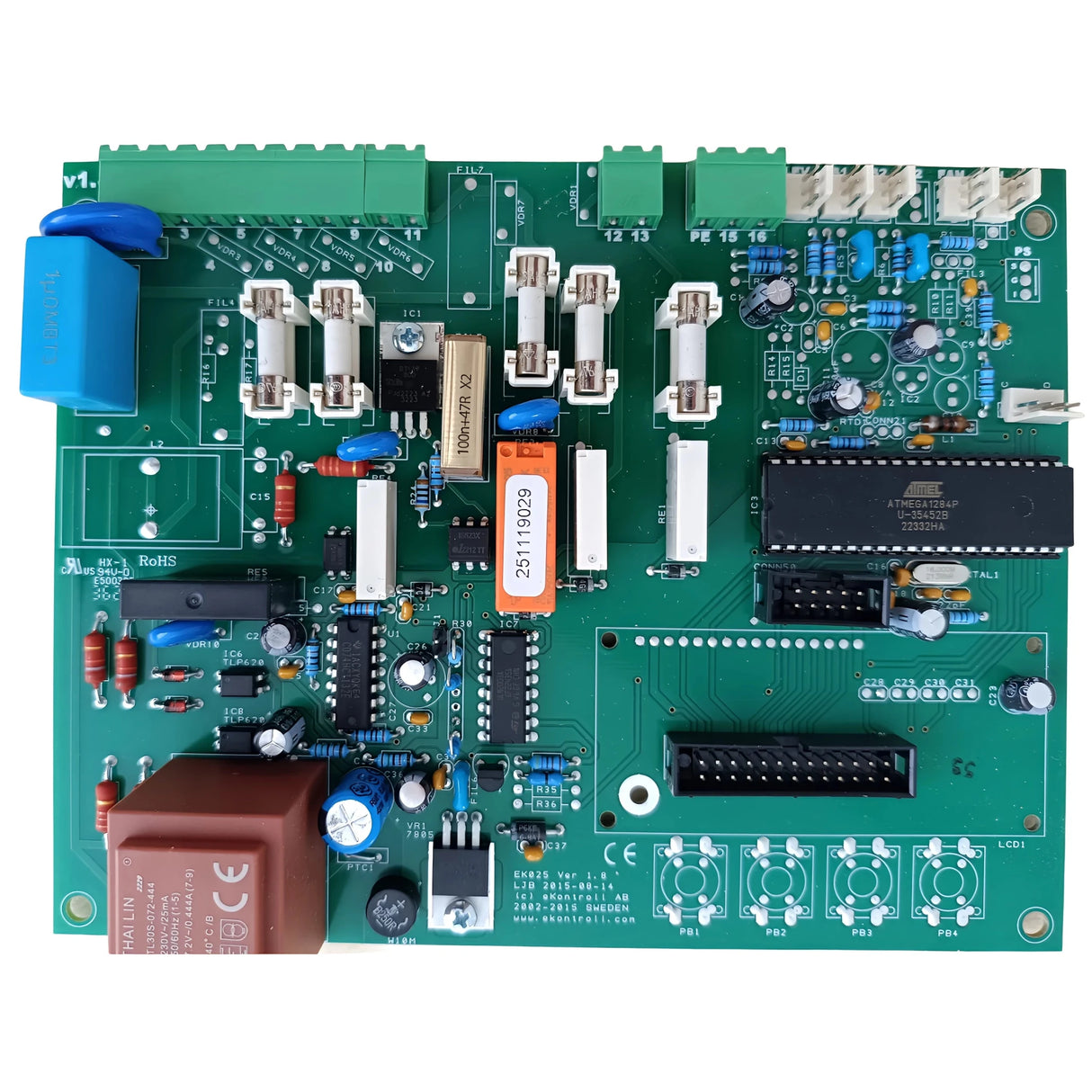

H30951B ATTACK DPX Combi Pellet 25/30/35, PELH30A ir PELHB25 valdymo ir galios elektronika

H30951B „Attack“ granulių degiklio valdymo/galios elektronika

The H30951B Valdymo/galios elektronika yra centrinis valdymo ir maitinimo modulis įvairiems Attack granulių degiklis ir Kombinuotos katilinės sistemosJis perima visišką visų atitinkamų granulių gamybos komponentų valdymą, stebėjimą ir energijos suvartojimo valdymą.

Suderinami atakos įrenginiai (ištrauka)

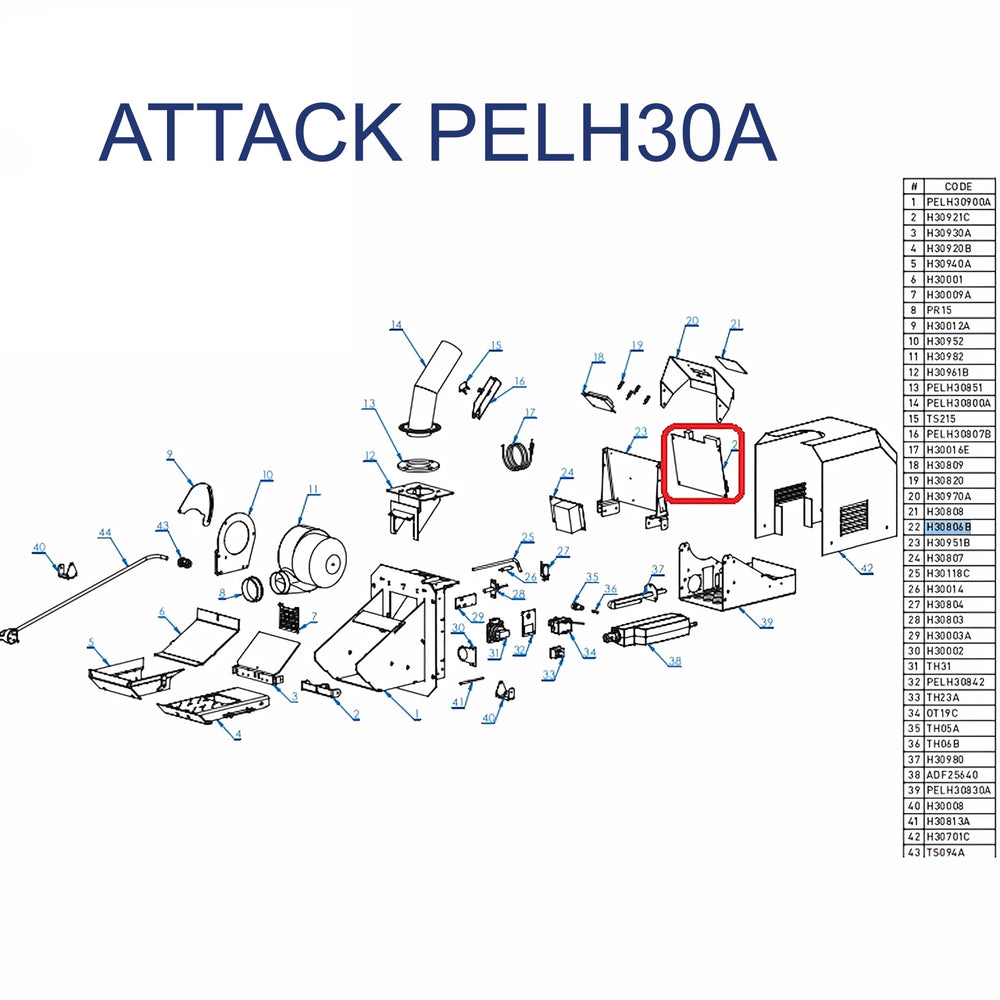

Remiantis išsprogdintos konstrukcijos vaizdais ir atsarginių dalių sąrašais, H30951B yra sumontuotas, be kita ko, šiuose „Attack“ įrenginiuose:

• ATTACK DPX COMBI PELLET 25, 30, 35
  • z.BĮrenginių šeima #110 PELH30ACP
  • Statybos laikotarpiai u.a.: 2014-10–2018-07 ir nuo 2018-08 (priklausomai nuo versijos)
• ATTACK PELH30A (Granulių degiklis, nuo 2014-10)
• ATTACK PELHB25 (Granulių degiklis 25 kW, nuo 2014-10)

H30951B yra nurodytas kaip atskiras elementas atsarginių dalių plane ir yra mazgų, kurių kodai yra z.B.:

• PELH30A, PELHB25
• Kartu su kitais atitinkamais komponentais, tokiais kaip H30970A, H30806B, H30808, H30809, H30820, H30980, ADF25640, PELH30830A u.v.m.

Dėl to H30951B ypač tinka „Attack“ granulių degikliai, kurių galia yra nuo 25 iki 35 kW aktualūs, kurie randami įvairiose katilų serijose, tokiose kaip DPX kombinuotos granulės būti naudojamas.

H30951B funkcija ir užduotys

H30951B yra kombinuotas Valdymo ir galios elektronikaJis tvarko tiek intelektualųjį valdymą (mikrovaldiklio valdymą), tiek vartotojų valdymą (galios bloko):

1. Degiklio valdymas (valdymo elektronika)
   • Jutiklių įvertinimas (z.BTemperatūros jutiklis, išmetamųjų dujų temperatūros jutiklis, liepsnos jutiklis, galbūt vakuumo jutiklis)
   • Proceso srauto valdymas:
     • Užvedimo ir uždegimo procesas
     • Perėjimas prie nepertraukiamo veikimo
     • Galios moduliacija
     • kontroliuojamas išjungimo procesas
   • Įrenginyje saugomų šildymo programų ir saugos strategijų įgyvendinimas

2. Galios valdymas (galios elektronika)

   • Kontrolė:
     • Granulių sraigtas(-ai)
     • Uždegimo įtaisas/uždegimo kasetė
     • Pūstuvas/degimo ventiliatorius
     • valymo ir išleidimo mechanizmai (jei taikoma)
   • Vartotojų perjungimas relėmis arba...elektroniniai grandinės pertraukikliai
   • Valdymo elektronikos ir prijungtų jutiklių/pavarų maitinimo šaltinis

3. Saugumo ir incidentų valdymas

   • Per aukštos temperatūros, liepsnos praradimo, per mažo slėgio arba išmetamųjų dujų gedimų stebėjimas
   • Įvadas saugus išjungimas gedimo atveju
   • Leidimas Klaidų kodai/gedimų pranešimai į „Attack“ katilo valdymo bloką

4. Ryšys su valdymo bloku ir katilo valdymu

   • Sąsaja su valdymo ir rodymo bloku (ekranu, mygtukais)
   • Būsenos, temperatūros ir gedimų informacijos perdavimas
   • Sąveika su aukštesnio lygio katilo arba šildymo valdymo sistema (atleidimas, maitinimo užklausa)

Tipinės klaidos, rodančios valdymo sistemos gedimą

The H30951B Valdymo/galios elektronika yra laikomas visiškai pakeičiamas modulis naudojamas, kai:

• tas Granulių degiklis nebeužsiveda arba nevaldomai užgęsta
• Atskirų išėjimų (uždegimo, sraigto, ventiliatoriaus) nebegalima valdyti, net jei patys komponentai veikia gerai.
• Pasikartojantys arba nepaaiškinami klaidų pranešimai kyla problemų, kurių negalima priskirti jutikliams, laidams ar periferiniams įrenginiams
• Yra matomų elektronikos pažeidimų (sudegę komponentai, sugedusios relės, išsipūtę kondensatoriai)

Pakeitus H30951B, visas granulių degiklio funkcijų spektras Jį galima atkurti, jei visi kiti komponentai yra nepažeisti.

Originalaus H30951B pranašumai „Attack“ granulių degikliams

• Originali atsarginė dalis atitinkamą atakų seriją
• pritaikyta:
  • ATTACK DPX COMBI PELLET 25, 30, 35
  • ATTACK PELH30A
  • ATTACK PELHB25
• užtikrina teisingas degimas, didelis efektyvumas ir stabilus veikimas granulių režimu
• užtikrina Atitiktis saugos funkcijoms pagal gamintojo specifikacijas
• optimalus suderinamumas su kitais „Attack“ komponentais (z.B(PELH30851, PELH30800A, PELH30807B, PELH30830A, jutikliai TS215, TH31, TH23A ir kt.)

Svarbi informacija apie užsakymus ir keitimą

• Prieš užsakydami atkreipkite dėmesį:
  • Katilo/degiklio vardinė plokštelė patikrinkite (z.BATTACK DPX COMBI PELLET 25/30/35 (pagaminimo metai/serijos numeris)
  • esamą elektroninę plokštę prie žymėjimo H30951B kontrolė
• Dėl saugumo priežasčių pakeitimą turėtų atlikti Specializuota įmonė/šildymo specialistas įvykti:
  • Maitinimo įtampa 230 V
  • Reikalingas teisingas jungčių priskyrimas ir parametrų nustatymas
  • Jei reikia, pritaikymas prie esamų jutiklių ir periferinių įrenginių

Pristatymo apimtis

• 1x originali atakos valdymo plokštė H30951B
