Brydning af filter med en trykreduktionssyr Syr

Tilbageskylningsfilter med trykreducerer SYR

Tilbageskylningsfilter SYR DN 20

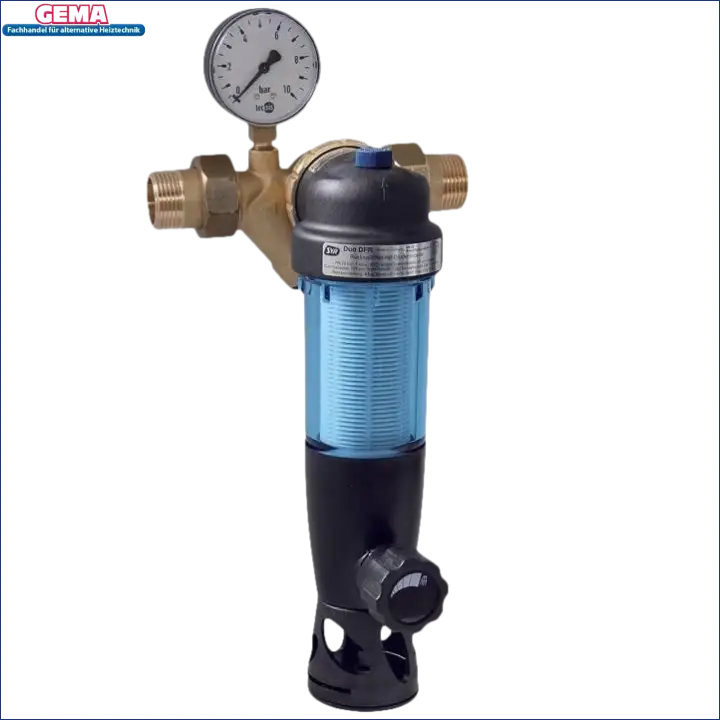

SYR DUO DFR, tilbageskylningsfilter med trykreducer og trykmåler. Udløbstryk justerbart fra 1,5 til 6 bar. Fabriksindstillet til 4 bar.
Bagskylningsfilter med fuldt roterbar tilslutningsflange. DIN-DVGW-godkendt, lydisoleringstestet i klasse 1.

Duo FR er basisfilteret i SYR-filterserien. Det bruges som filtertilslutning til drikkevandsinstallationer i henhold til DIN 1988. Installationen sker ved hjælp af den fuldt drejelige, integrerede tilslutningsflange. Duo FR fungerer i alle installationspositioner. Dets meget kompakte design gør det også velegnet til beskyttelse af individuelle apparater (opvaskemaskiner, drikkevandsbeholdere osv.).

Duo FR er designet som et manuelt returskyllefilter med en tilslutningsstørrelse på DN 20. Den kaskadeformede filterindsats er lavet af plast.

Anvendelsesområde for tilbagespulingsfilter

Duo DFR er basisfilteret i SYR-filterserien. Det bruges som filtertilslutning til drikkevandsinstallationer i henhold til DIN 1988. Installationen sker ved hjælp af den fuldt drejelige, integrerede tilslutningsflange. Duo DFR fungerer i alle installationspositioner. Dets meget kompakte design gør det også velegnet til beskyttelse af individuelle apparater (opvaskemaskiner, drikkevandsbeholdere osv.).

Udførelse

Duo DFR er designet som et manuelt returskyllefilter med tilslutningsstørrelser DN 20 - DN 25. Den integrerede trykreduktion beskytter installationen mod for høje tryk eller trykstød. Den kaskadeformede filterindsats er lavet af plast.

Materialer

Filterkoppen er lavet af slagfast plast, og filterelementet er lavet af plastik. Ringtætningerne er lavet af asbestfri fibre. Alle anvendte materialer overholder anerkendte tekniske standarder. Plastikdelene og elastomererne, der kommer i kontakt med vand, overholder KTW-anbefalingerne fra det føderale sundhedsministerium.

Installation

DIN 1988 kræver generelt installation af filtre i drikkevandsinstallationer af korrosionsbeskyttelseshensyn. Til centraliseret brug som husholdningsvandfilter bør Duo DFR-filteret installeres på et lettilgængeligt sted direkte bag vandmålersystemet.

Tekniske data:

Driftstryk: min. 2 bar, maks. 16 bar

Driftstemperatur: maks. 30 °C

Installationsposition: enhver hovedakse for filterets vertikale

Medium: drikkevand

Passagebredde: nedre: 90 µm, øvre: 125 µm

Flowhastighed: DN 20: 2,3 m³/t ved 1,1 bar ?p

ABP-nr.: DN 20: P-IX 6738/l

DVGW-nr.: NW-9311BR0129

Forsamling

Før installation skal rørledningen skylles grundigt. Den første påfyldning af drikkevandssystemet skal udføres med filtreret vand (DIN 1988, del 2). Filteret skal placeres lodret med sin hovedakse. Filteret installeres spændingsfrit i rørledningen under hensyntagen til strømningsretningen (pil på huset).

opretholdelse

Nødvendig vedligeholdelse indikeres af en vedligeholdelsesindikator oven på filteret. DIN 1988 kræver dog returskylning af filteret mindst hver anden måned. Der kræves ikke specialværktøj til vedligeholdelse af Duo DFR. For at vedligeholde filteret skal du åbne kugleventilen og dreje filterbunden 2-3 omdrejninger til venstre eller højre. Luk derefter kugleventilen igen. Vandforsyningen fortsætter med filtreret vand, selv under returskylning. Den fuldt drejelige tilslutningsflange.
