Schichten‑Pufferspeicher SPSR – Effiziente Speicherlösung für Heizungs-, Solar- und Festbrennstoffanlagen

Produktübersicht

Der Schichten‑Pufferspeicher SPSR ist ein robust konstruierter Warmwasserspeicher für Heizsysteme, Solarthermie und Blockheizkraftwerke. Er verbindet eine stabile Behälterbauweise mit integrierter Schichtentechnik und einem fest eingeschweißten Glattrohrwärmetauscher und sorgt so für hohe Systemeffizienz sowie zuverlässige Schichtung der Rücklaufströme.

Konstruktion und Materialien

Behälter und Glattrohrwärmetauscher bestehen aus hochwertigem Qualitätsstahl S235JRG2 nach DIN 4753 und EN 12897. Der Innenraum wird roh belassen, der Außenmantel ist grundiert; der Speicher steht sicher auf einem Standring. Für den Betrieb ist der Behälter auf einen maximalen Betriebsdruck von 5 bar ausgelegt und verfügt über zwei Muffen zur Aufnahme von Elektroheizpatronen.

Schichtentechnik und Wärmetauscher

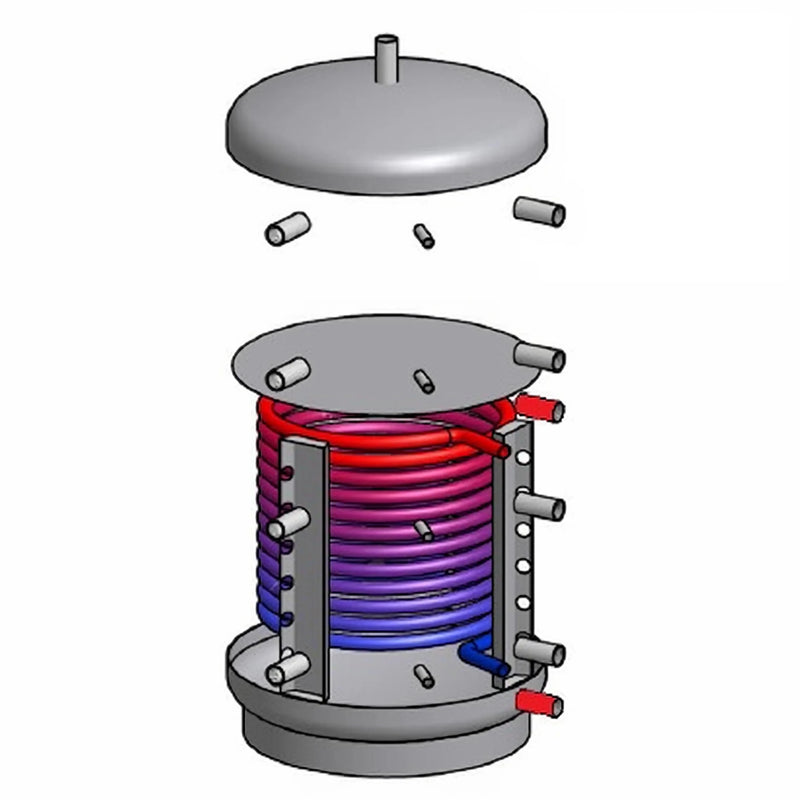

Zur optimierten Einschichtung sind Schichtleitkanäle im Speicher integriert sowie eine Schichtrennplatte eingeschweißt. Diese Bauteile reduzieren Vermischung und verbessern die Temperaturschichtung, wodurch die nutzbare Wärmemenge erhöht wird. Der fest eingeschweißte Glattrohrwärmetauscher gewährleistet einen effizienten Wärmeaustausch für Solar- und Heizkreise.

Anschlüsse und Montagefreundlichkeit

Die Muffenanordnung im 90°‑Winkel erleichtert die Montage und die Verbindung mehrerer Pufferspeicher. Dadurch sind kompakte Anlagenlayouts und einfache Systemkoppelungen möglich. Die Anordnung der Anschlüsse sowie der Standring vereinfachen die Installation und spätere Wartung.

Isolierungsvarianten – EPS AirPor® grau

Die EPS AirPor® grau Polystyrolschaum‑Isolierung ist in 100 mm (Effizienzklasse C) und 130 mm (Effizienzklasse B) erhältlich. Die Dämmung kombiniert EPS mit einer zusätzlichen Vlieslage und einer Beimischung von Graphit‑Nanopartikeln, die durch erhöhte Wärmereflexion die Wärmeverluste deutlich reduzieren.

Dank der leichten, passgenauen Konstruktion ist die Isolierung schnell montierbar, mechanisch unempfindlich und zu 100 % recyclingfähig. Die Gesamtdämmstärken sowie eine zusätzliche Boden‑ und Deckeldämmung sorgen für signifikante Energieeinsparungen im Betrieb.

Isolierungsvariante – PU Super‑Hartschaum

Die PU‑Super‑Hartschaumisolierung mit 150 mm Dämmstärke (bei 600–1000 l Speicher) kombiniert eine hervorragende Dämmwirkung mit einem PS‑Mantel in RAL 9006 und Klemmleiste zur einfachen Montage. Ein 10 mm Polyesterfaservlies verhindert Konvektionsverluste an Behälterwand, Deckel und Muffen.

Mit einer Wärmeleitfähigkeit von ca. 0,023 W/mK und Effizienzklasse A bietet diese Isolierung die beste Dämmleistung im Sortiment und ist ebenfalls recyclingfähig und hautsympathisch.

Technische Daten und Ausstattung

Der SPSR ist mit Schichtleitkanälen, einer Schichtrennplatte und einem fest eingebauten Glattrohrwärmetauscher ausgestattet. Weitere Merkmale sind innen roh, außen grundiert, zwei Muffen für Elektroheizpatronen sowie die Auslegung auf einen Betriebsdruck von bis zu 5 bar.

Vorteile und Einsatzbereiche

Die Kombination aus gezielter Schichtentechnik, hochwertiger Stahlbauweise und effektiver Dämmung erhöht die Effizienz von Heizsystemen und verringert Wärmeverluste. Einsatzbereiche sind Heizungsanlagen, Festbrennstoffkessel, Solaranlagen und Blockheizkraftwerke sowie kombinierte Energiesysteme, die auf zuverlässige Temperaturschichtung angewiesen sind.

Umwelt, Sicherheit und Normen

Die eingesetzten Materialien sind umweltfreundlich und größtenteils recyclingfähig. Die Dämmstoffe erfüllen gängige Brandschutzanforderungen (DIN 4102 B2) und Wärmeleitfähigkeitsanforderungen nach DIN EN 12667, wodurch der Speicher hohen sicherheitstechnischen und ökologischen Standards entspricht.

Auswahl, Montagehinweise und Service

Wählen Sie die passende Speicherkapazität und Dämmvariante entsprechend Ihrem Systembedarf; die standardisierte Muffenanordnung erleichtert die Integration. Für optimale Leistung empfiehlt sich die fachgerechte Montage durch geschultes Personal und die Berücksichtigung der Anschlusskonfigurationen bei der Anlagenplanung.

Lieferumfang

• Schichtenspeicher mit 1 Wärmetauschern nach Wahl
• inklusiv gewählter Isolierung
• Montage- & Betriebsanleitung
